供應8路雙絞線視頻電源數據匯聚器

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地深圳市

在線詢價收藏產品查看聯系電話

聯系方式：胡小姐查看聯系方式

更新時間：2023-04-11 14:38:12瀏覽次數：721次

聯系我時，請告知來自智慧城市網

產品分類 品牌分類

  供應8路雙絞線視頻電源數據匯聚器

全部產品列表

暫無信息

深圳市浩泰電子科技有限公司

經營模式：生產廠家

商鋪產品：95條

所在地區：廣東深圳市

聯系人：胡小姐（業務銷售員）

詢價 給他留言

產品簡介

HT988PV-HB、HT988PVD-HB為4路雙絞線視頻電源（和數據）匯聚器，可以提供8路視頻電源（和數據），與單路視頻電源（和數據）傳輸器HT9001PVD-F或HT9011VP配合使用，可以采用8根廉價的雙絞線將多路攝像機匯聚至一點集中用2根雙絞線發送，較之前采用同軸電纜和強電電纜傳輸至攝像機（或視頻信號源）方式大量節省線材和成本，同時提高了信號的抗共模干擾供應8路雙絞線視頻電源數據匯聚器

詳細介紹

絞線視頻電源數據傳輸器－雙絞線視頻電源傳輸器　　　　　　抗橫紋干擾可拆卸式鏍絲端子接線可靠性連接
適用于分散攝像頭布線的匯聚式雙絞線視頻-電源-數據解決方案產品概述 HT988PV-HB、HT988PVD-HB為4路雙絞線視頻電源(和數據)匯聚器，可以提供8路視頻電源(和數據)，與單路視頻電源(和數據)傳輸器HT9001PVD-F或HT9011VP配合使用，可以采用8根廉價的雙絞線將多路攝像機匯聚至一點集中用2根雙絞線發送，較之前采用同軸電纜和強電電纜傳輸至攝像機(或視頻信號源)方式大量節省線材和成本，同時提高了信號的抗共模干擾的能力。本設備采用標準的RJ45插座作為雙絞線輸入輸出接口，內置電源過流保護和防雷擊防浪涌電路，機殼提供接地保護端子，電源LED指示。 HT9088PVD為8路雙絞線視頻電源數據傳輸器，視頻BALUN電路采用高品質環形濾波匹配電感線圈，將視頻信號(或音頻信號)轉換為適合于在普通五類非屏蔽雙絞線上傳輸的差分平衡信號，抗共模干擾和傳輸效果好，可應用于視頻監控、小區對講、視頻會議等場合。HT9088PVD采用寬大全金屬機殼設計，內置8路獨立的視頻抗橫紋濾波器及電源共模噪聲抑制高頻扼流圈及差模噪聲濾波器，可有效改善同類小體積產品的視頻信號受電源紋波噪聲干擾現象，因此可確保各路同時在一條八芯五類雙絞線上傳輸單路視頻信號、+12V至50V直流（提供給攝像機和紅外燈）或24V交流信號（提供給球機）和RS232-485轉換器的控制信號至解碼器或半球機的數據接口，完成視頻信號、直流（或交流）電源和數據的共纜傳輸。另外，在不使用控制數據信號的應用中可以將數據信號傳輸用的雙絞線與電源傳輸的雙絞線對并接，此時該傳輸器為HT9044PV－雙絞線視頻電源傳輸器應用，可以將電源視頻傳輸至300米較遠距離。電源視頻數據（PVD）或電源視頻（PV）雙絞線傳輸器產品簡化了布線工程，節省了線材用量。 HT9088PVD采用BNC母頭接頭，可靠的可拆卸式鏍絲接線端子（免水晶頭安裝）與雙絞線端口相連，各通道可以同時傳輸一路視頻信號、電源和數據至遠端的攝像機和紅外燈，zui遠距離可達450米（12V至48V DC供電）。HT9088PDV和HT9088PV為業界雙絞線視頻電源數據或視頻電源兩用的具有鏍絲接線的傳輸器。 CE認證證書下載無源傳輸器CE認證證書下載 FCC認證證書下載ROHS認證證書下載
產品型號
HT988PV-HB　　　150米8路雙絞線視頻電源匯聚器 HT988PVD-HB　　100米8路雙絞線視頻電源數據匯聚器 HT9088PVD　　　300米8路雙絞線視頻電源數據傳輸器　－可拆卸鏍絲接線端子 HT9088PV　　　　400米8路雙絞線視頻電源傳輸器　－可拆卸鏍絲接線端子
性能指標
頻率響應DC-8MHZ 共模抑制比60dB 阻抗：BNC公頭，端口75Ω 視頻線輸入輸出：BNC母頭電源供電：DC插座 +12V至或24V至36V交流（Rx接收端） 50dB至65dB電源共模噪聲干擾抑制@10KHz POE電源通道低頻去耦及高頻旁路電容濾波視頻及電源通道瞬態浪涌抑制、吸收視頻雙絞線接線端：鏍絲口5.08mm超大間距電源雙絞線接線端：鏍絲口5.08mm超大間距數據雙絞線接線端：鏍絲口5.08mm超大間距視頻雙絞線阻抗：100Ω 防雷接地輸出：接地線（可選）防雷等級：1級防雷指標：6000V 1.2μS x 50 μS 　　　　 3000V 8μS x 20 μS接地端子接入大地工作溫度：-10℃-70℃ 儲藏溫度：-30℃-70℃ 適用NTSC，PAL，SECAM，CCIR制式安裝尺寸：340X102X32mm
產品功能
采用高品質環形濾波電感平衡傳輸，75－100歐姆阻抗匹配單根非屏蔽雙絞線實時點對點平衡傳輸單路視頻信號和電源優異的大于60dB-CMRR，較高的抗共模干擾抑制能力使用CAT5/5E或以上規格非屏蔽網線，成本低、布線靈活即插即用，無需任何操作系統限制，無需輸件安裝調試無需TCP/IP設置，無需防火墻、無安全漏洞隱患一對無源收發器zui遠傳輸視頻信號450－600米與有源雙絞線視頻接收器 (HT801R) 配合使用，zui遠傳輸視頻信號1500米與有源雙絞線視頻發送器 (HT801T) 配合使用，zui遠傳輸視頻信號1200米支持即插即用，支持熱插撥、無需電源，無需軟件設置和維護體型小巧，人性化設計，可直接置于攝像機后或防護罩內內置瞬態、浪涌抑制、抗靜電保護電路內置空余雙絞線對、地回路串擾抑制電路視頻+POE電源(+12V或AC24V)共纜傳輸 ABS塑膠防水機殼，體積小、重量輕 24X7X365 全天侯工作，性能穩定可靠

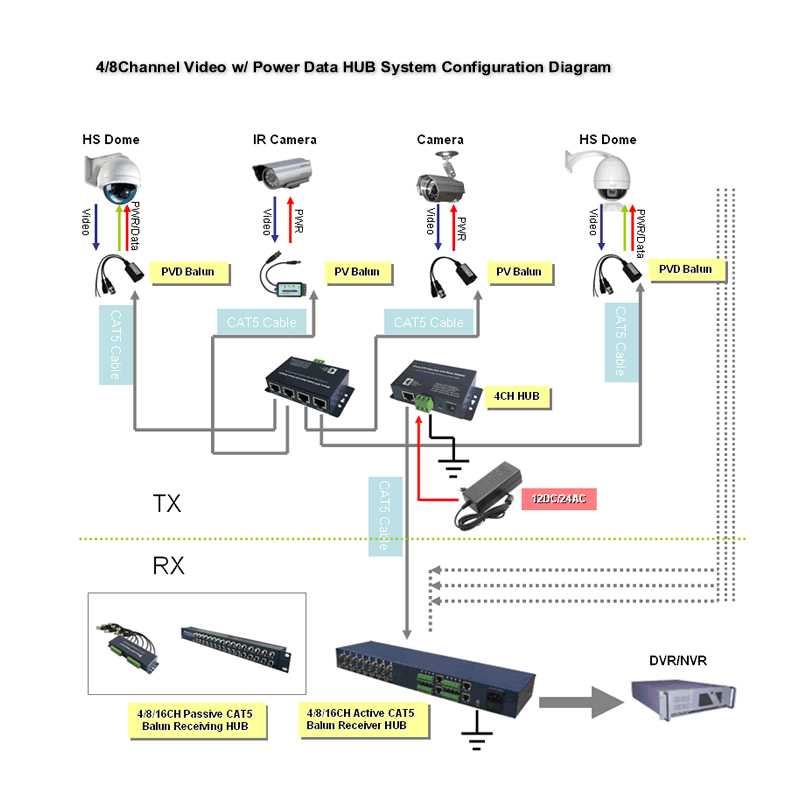

工程應用示意圖
HT9011VPD-M HT9001PVD與HT944PVD-HB 與4/8/16無源有源接收器　 CCTV閉路電視監控系統雙絞線匯聚傳輸示意圖
