產品簡介

浩泰原裝*精細可調型高清VGA驅動放大器VGA音視頻超長線驅動器
HT1101E-ADJ 可調型超長高清色調補償VGA-立體聲線路驅動器 220米超長距離具有清晰度紅綠藍-色調亮度調節適用大屏幕拼接色調補償

詳細介紹

**浩泰原裝*精細可調型高清VGA驅動放大器VGA音視頻超長線驅動器**

品牌: 浩泰
型號: HT1101E-ADJ

HT1101E-ADJ 精細可調型高清VGA音頻超長線驅動放大器

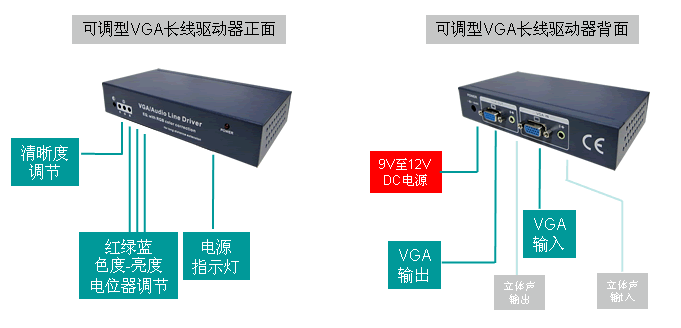

HT1101E-ADJ正面		HT1101E-ADJ背面

HT1101E-ADJ 可調型超長高清色調補償VGA-立體聲線路驅動器 220米超長距離具有清晰度紅綠藍-色調亮度調節適用大屏幕拼接色調補償 HT1101E-ADJ (PDF下載中文說明書) 適用于解決中長距離VGA電纜傳輸造成的高頻信號丟失、重影和亮度還原行場同步信號數字驅動解決部分工控機-DVR-筆記本電腦VGA傳輸不兼容問題產品概述: HT1101E-ADJ可調型VGA超長線驅動器采用高達125M至680MHz大規模圖形圖像6極點非線性均衡加權補償集成電路，采用高保真白電平還原型直流耦合放大電路，輸入端口為標準的VGA-DB15母頭單端輸入，內置輸入匹配、3階高清濾波、輸入輸出雷擊-ESD-浪涌隔離防護、圖像清晰度調節-RGB色調/亮度可變增益調節、雙匹配線路輸出、圖像重建濾波、行場同步輸入匹配、行場同步信號數字驅動、立體聲信號地回路隔離、立體聲信號輸入輸出匹配、立體聲信號3階濾波等高性能高保真電路，本設備具有的共模干擾抑制、的防雷防靜電防浪涌能力和適應性的工業級工作溫度，分辨率zui高可高達2560X1600，zui遠延長距離可達220米，線材好時可達300米。產品應用: 本產品安裝在電纜傳輸的前端或后端，即VGA信號源一端或顯示設備一端。 ①前端使用情況：可調型VGA-立體聲長線發送器 1. VGA信號源輸出信號，采用隨機配送的高質量(帶屏蔽磁環)VGA電纜，連接到VGA長線驅動器的VGA輸入端(VGA IN)。 2. 驅動器的VGA輸出端(VGA OUT)與VGA電纜相連。 3. 調節清晰度電位器使圖像清晰度達到效果，同時調節紅(R) 綠(G) 藍(B)進行喜好色調-亮度調節。調節時要注意使用調節小起子用力適中，避免用力過大損壞電位器。 4. VGA長線驅動器必須采用+12VDC電源適配器(隨機配送)，與VGA驅動器連接。 ②末端使用情況：可調型VGA-立體聲長線接收器 1. VGA視頻傳輸電纜末端，連接驅動器的VGA輸入端(VGA IN)。 2. 調節清晰度電位器使圖像清晰度達到效果，同時調節紅(R) 綠(G) 藍(B)進行喜好色調-亮度調節。調節時要注意使用調節小起子用力適中，避免用力過大損壞電位器。 3. VGA長線驅動器VGA輸出(VGA OUT)視頻輸出端是恢復后的VGA視頻信號輸出。產品性能： 1. 125MHz-亮度-680MHz輪廓，6極點非線性均衡加權補償 2. 清晰度連續調節，RGB色調-亮度電位器連續可調 3. 數字同步信號整形驅動，兼容各種VGA信號源和顯示設備 4. 視頻直流耦合放大電路，確保白電平(亮度)高保真回復 5. 輸入輸出音視頻匹配、濾波電路確保高品質高清晰音視頻還原 6. 支持VGA-立體聲信號高達1至12級一線制級聯 7. 支持VGA, SVGA, XGA, SXGA,GA,UXGA,QXGA 8. zui高支持2560X1600分辨率，zui遠傳輸距離高達220米 9. 立體聲音頻地回路隔離、DDC2、DDC3全面支持(可選) 10.共模干擾抑制、防雷防靜電防浪涌、工業級溫度、工程級產品 HT1101E-ADJ端口和調節電位器示意圖* 安裝規格尺寸: 160X84X33mm

單路VGA立體聲長線驅動器
HT1101EA HT1101EB
		產品概述
		中長距離VGA音頻長線驅動器器采用的VGA非平衡均衡傳輸技術，解決由于視頻音頻傳輸線過長或信號衰減等原因造成的顯示設備(如液晶顯示器、LCD/PDP/DLP平板電視、投影機)顯示顏色失真，圖象、文字發虛、重影或拖尾等現象。 HT1101E系列為單路VGA音頻長線驅動器，內置350MHz帶寬視頻驅動、6-12dB視頻預加重提升、350MHz帶寬視頻環路輸出驅動、行場數字整形、立體聲音頻60MHz / 0.2%THD+N音頻平衡驅動、浮地電位差隔離、靜電浪涌抑制、USB和外置+9/12V雙模式電源、RS232-RS485轉換(可選)等廣播級電路。支持zui大支持分辨率為20481536。 HT1101EA分辨率為XVGA-12801024@60Hz 傳輸距離為10-80米，HT1101EB支持12801024@60Hz 傳輸距離為70-180米。
產品型號
HT1101EA 單路10-100米VGA立體聲長線驅動器 HT1101EB 單路80-180米VGA立體聲長線驅動器 HT1101E-ADJ 可調型220米超長線高清VGA立體聲長線驅動器
性能指標
視頻驅動帶寬：350MHz @ -3dB (HT1101EA HT1101EB) 視頻驅動增益：6dB @ 全帶寬 (HT1101EA HT1001EB) 6dB @ 0-50MHz, 12dB @ 50-150MHz (HT1101EB) 視頻輸出回損：小于 -39dB@ 10MHz (HT1101EA) 小于 -43dB@ 10MHz (HT1101EB) VGA輸入接口：HD15針公頭 VGA輸入信號：0-0.7Vp-p (75歐姆負載) VGA輸入阻抗：75 歐姆 VGA輸出接口：HD15針母頭 (本地監控) VGA輸出信號：0-0.7Vp-p (75歐姆負載) VGA輸出阻抗：75 歐姆音頻輸入接口：3.5mm立體聲音頻插座音頻輸出接口：3.5mm立體聲音頻插座音頻輸入信號：-2.5V 至+2.5V 音頻輸入阻抗：10k 歐姆音頻輸出阻抗：600 歐姆電源供電：+9V或+12V DC/ 500mA USB供電 (USB-B母頭D型插座) 安裝尺寸：160X84X33m
產品功能
采用廣播級帶寬非平衡均衡傳輸方式，能力強單根VGA電纜單端驅動、實時點對點傳輸VGA圖像和音頻信號高保真分配，支持高達2048X1536/75Hz分辨率即插即用，無需任何操作系統限制，無需輸件安裝調試無需TCP/IP設置，無需防火墻、無安全漏洞隱患具有信號6-12dB增益或預加重補償，確保信號的高保真還原電源LED指示、視頻和音頻輸入信號LED指示(可選) VGA+雙絞線傳電源(POE)和RS232-RS485轉換(可選) 行場信號數字整形電路，兼容筆記本電腦或非標準VGA－RGBH號高保真還原VGA信號，系統可進行高達12級串聯式級聯 *采用地電位隔離電路，確保接收設備無網紋或橫紋干擾內置視頻輸出端靜電浪涌保護、熱插撥及地電位差抑制電路 SMT制造工藝，鍍鋅板金屬絲印機殼，確保連繼工作時可靠散熱 24X7X365 全天侯連續工作，性能穩定可靠
工程應用示意圖
HT1101E-ADJ可調型VGA-立體聲長線驅動器工程示意圖
HT1101E 通用型VGA-立體聲長線驅動器工程示意圖
