產品簡介

四路VGA發送主機四路VGA延長器1分4高清VGA轉RJ45視頻延長器

中長距離VGA音頻雙絞線傳輸器采用*的平衡均衡傳輸技術，解決由于視頻音頻傳輸線過長或地電位差環路電流等原因造成的顯示設備（如液晶顯示器、LCD/PDP/DLP平板電視、投影機）顯示顏色失真，圖象、文字發虛、重影或拖尾等現象

詳細介紹

品牌：浩泰型號：HT1101TM-4 歡迎廣大經銷商、工程商和系統集成商朋友戰略合作浩泰以技術為本，質量過硬，可以根據客戶需求定制產品！產品售后服務： 7天內包退，三個月內包換、三年包修、終身維護!!! 浩泰品質，信用承諾! 產品詳情：注：zui近常有買家在詢此款寶貝的傳輸距離，在此提醒各位親，浩泰所有的VGA發射器的傳輸距離都是0-350米的，傳輸距離的遠近跟VGA接收器的價格有關，且所有的發射可以跟任意一臺接收器搭配使用，接收器

迷你型HT1101TM-4背面		迷你型HT1101TM-4正面

工程型HT1101T-4背面		工程型HT1101T-4正面

1分4口分播式VGA音頻雙絞線發送器用戶手冊(PDF)
產品概述中長距離VGA音頻雙絞線傳輸器采用的平衡均衡傳輸技術，解決由于視頻音頻傳輸線過長或地電位差環路電流等原因造成的顯示設備(如液晶顯示器、LCD/PDP/DLP平板電視、投影機)顯示顏色失真，圖象、文字發虛、重影或拖尾等現象。 HT1101TM-4和HT1101T-4 為迷你型和工程型1分4口分播式VGA音頻雙絞線發送器內置350MHz帶寬視頻編碼平衡驅動、12dB視頻預加重提升、350MHz帶寬視頻環路輸出驅動、行場數字整形、立體聲音頻單聲道合成、60MHz / 0.2%THD+N音頻平衡驅動、浮地電位差抑制、靜電浪涌抑制、USB和外置+9/12V雙模式電源、雙絞線電源輸出(POE技術)、RS232-RS485轉換等廣播級電路。分辨率為XVGA-1024768@60Hz 傳輸距離為10-650米，HT1101T-4支持zui大分辨率為1920*1080@100Hz。
產品型號
HT1101MT-4 迷你型10-350米1分4口分播式VGA音頻雙絞線發送器 HT1101T-4 工程型10-350米1分4口分播式VGA音頻雙絞線發送器
性能指標
視頻驅動帶寬：350MHz @ -3dB 視頻驅動增益：6dB @ 全帶寬視頻輸出回損：小于 -39dB@ 10MHz VGA輸入接口：HD15針公頭 VGA輸入信號：0-0.7Vp-p (75歐姆負載) VGA輸入阻抗：75 歐姆雙絞線輸出信號：2-3.5Vp-p (直流+信號) VGA輸出接口：HD15針母頭 (本地監控) VGA輸出信號：0-0.7Vp-p (75歐姆負載) VGA輸出阻抗：75 歐姆雙絞線輸出口：RJ45母頭插座雙絞線輸出阻抗：100歐姆雙絞線輸出個數：4個音頻輸入接口：3.5mm立體聲音頻插座音頻輸出接口：3.5mm立體聲音頻插座音頻輸入信號：-2.5V 至+2.5V 音頻輸入阻抗：10k 歐姆音頻輸出阻抗：600 歐姆電源供電：+9V或+12V DC/ 500mA USB供電 (USB-B母頭D型插座)-HT1101T-4 安裝尺寸：196X84X33mm
產品功能
采用廣播級帶寬平衡均衡傳輸方式，抗共模*力強單根非屏蔽雙絞線實時點對點傳輸VGA圖像和音頻信號使用CAT5/5E或CAT6以上規格非屏蔽網線，成本低、布線靈活即插即用，無需任何操作系統限制，無需輸件安裝調試無需TCP/IP設置，無需防火墻、無安全漏洞隱患具有信號6-12dB增益或預加重補償，確保信號的高保真還原電源LED指示、視頻和音頻輸入信號LED指示(可選) VGA+雙絞線傳電源(POE)和RS232-RS485轉換(可選) 行場信號數字整形電路，兼容筆記本電腦或非標準VGA－RGBH號兼容HT1101RR一線制總線并聯式級聯VGA音頻中繼接收器內置視頻輸出端靜電浪涌保護、熱插撥及地電位差抑制電路 SMT制造工藝，鍍鋅板金屬絲印機殼，確保連繼工作時可靠散熱 24X7X365 全天侯連續工作，性能穩定可靠

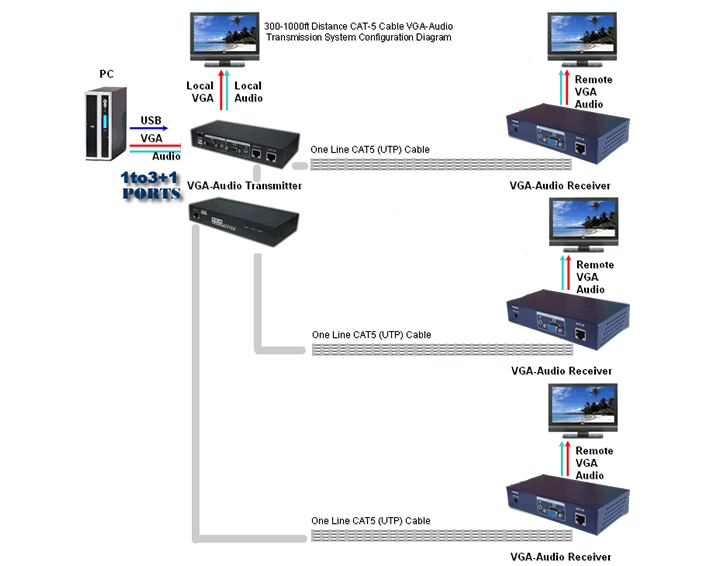

工程應用示意圖

雙絞線連接方法
VGA音頻雙絞線傳輸器采用業界標準的EIA/TIA-568B接線方法，其接線次序分別為：白橙／橙／白綠／藍／白藍／綠／白棕／棕要求采用5類或超5類純銅非屏蔽雙絞線，接頭必須進行可靠錯位焊接避免接觸不良或雙絞線線對間短路。
用戶手冊
