產品簡介

SW多功能電力儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等功能的多功能電力儀表,能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化，配電自動化智能建筑、企業內部的電能測量、管理、考核。測量精度為0.5級、實現LED現場顯示和遠程RS-485數字通訊接口，采用MODBUS-RTU通訊協議。

詳細介紹

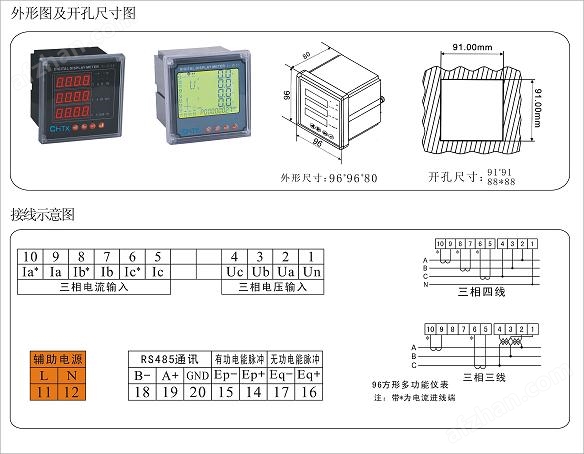

SW多功能電力儀表SW多功能電力儀表

功能介紹

1、電量測量

●相電壓：Ua、Ub、Uc●電流：Ia、Ib、Ic●零序電壓：U0●零序電流：I0●有功功率：Wa、Wb、Wc、W（有功分相功率及總功率）●無功功率：Vara、Varb、Varc、Var（無功分相功率及總功率）●視

在功率：VA1、VA2、VA3、VA（視在分相功率及總功率）●功率因數：PF1、PF2、PF3、PF（分相及平均功率因數）●頻率：F

2、電能計量

●有功電能：+Wh、-Wh（正向與反向有功電能）●無功電能：+varh、-varh（正負無功電能）

3、需量

●電流、有功功率、無功功率、視在功率需量

●電流、有功功率、無功功率、視在功率*大需量及其發生時間

4、 *大值/*小值記錄

●能自動記錄所有電量的*大、*小值及其發生時間

●可以通過面板操作或通訊命令***大、*小值及其發生時間

5、模擬量輸出

●精度：0.5%fs●1路模擬量輸出●標準輸出：4-20Madc/負載≤500Ω

●可選輸出：DC0-5V/0-10V/1-5V/2-10V/0-1V/0-1mA

6、脈沖量輸出

●1路光耦脈沖輸出●輸出對應量可設置為：Wh、varh、VAh、Ah

7、測量方式

●可選3相3線、3相4線●PT變比：0.1-5000.0●CT變比：0.1-2000.0

8、時鐘

●時鐘誤差：≤5秒/天●時間：年/月/日/時/分/秒

9、顯示濟

●LED/0.58″/紅色，三排，四位數碼管顯示●顯示方式可以設定為手動/自動

10、通訊接口

●一個通訊端口RS485或RS232●MODBUS通訊規約（RTU模式）

●波特率：1.2k/2.4k/4.8k/9.6k/19.2k●地址：1-254

性能	參數
輸入測量顯示	網絡		三相三線、三相四線
	電壓	額定值	AC 100V、400V（訂貨時請說明）
		過負荷	持續：1.2倍瞬時：10倍/10s
		功耗	<1VA(每相)
		阻抗	>500kΩ
		精度	RMS測量，精度等級0.5
	電流	額定值	AC 1A、5A(訂貨時請說明)
		過負荷	持續：1.2倍瞬時：10倍/10s
		功耗	<0.4VA(每相)
		阻抗	<2mΩ
		精度	RMS測量，精度等級0.5
	頻率		40～60Hz，精度0.1Hz
	功率		有功、視在功率，精度0.5級，無功精度1.5級
	電能		四象限計量，有功精度1.0級，無功精度2.0級
	顯示		可編程、切換、循環（LED）顯示
電源	工作范圍		AC/DC 85～270V
	功耗		≤5VA
輸出	數字接口		RS-485、MODBUS-RTU協議
	脈沖輸出		2路電能脈沖輸出
環境	工作環境		-10～55℃
	儲存環境		-20～75℃
安全	耐壓		輸入/電源>2kV，輸入/輸出>2kV，電源/輸出>1kV
	絕緣		輸入、輸出、電源對機殼>50MΩ
