包裝說明木箱 產品規格DN50-DN450 庫存數量9999 運輸方式物流 材質鑄鋼，不銹鋼 功能用途換向 驅動方式氣動 工作溫度常溫 適用介質粉末顆粒 產品名稱換向閥 工作壓力0.1Mpa 連接方式法蘭 加工定制是 閥體不銹鋼
產品名稱：三通換向閥（又稱三通分路閥、三通換向器）
工作壓力： 常壓/低壓 ATM/LP ATM<0.1Mpa
中壓MP0.15~0.35Mpa
高壓 HP HP＞0.35Mpa
工作溫度：-20℃～200℃/≤500℃
結構形式：旋轉板式、筒式
管路夾角30°、30°、45°、45°
主要規格：DN50～600(2"～24")
適用工況：重力卸料換向、氣力輸送管道換向
驅動方式：手動、氣動
主要材質：SS304、SS304L、SS316、SS316L、WCB
連接方式：卡箍連接
適用介質：固體物料（粉末、顆粒物料、粉粒混合料、片狀等）
特點:
A 主要為不銹鋼材質.
B 拋光精度高.
C 可根據用戶實際,配置控制系統,實現全自動化操作,提高工作效率.
D 殼體和主要零件均采用鑄件鑄造，構造堅固，高強度不易變形，外形美觀；
E 輸送通道平滑光潔，確保物料流通順暢，形成堵塞；
F 在有壓力密封的要求場合,可以配置特殊的密封結構,滿足使用要求。
G 用戶可根據輸送管路的需求，可以自主選擇合適的安裝方位；

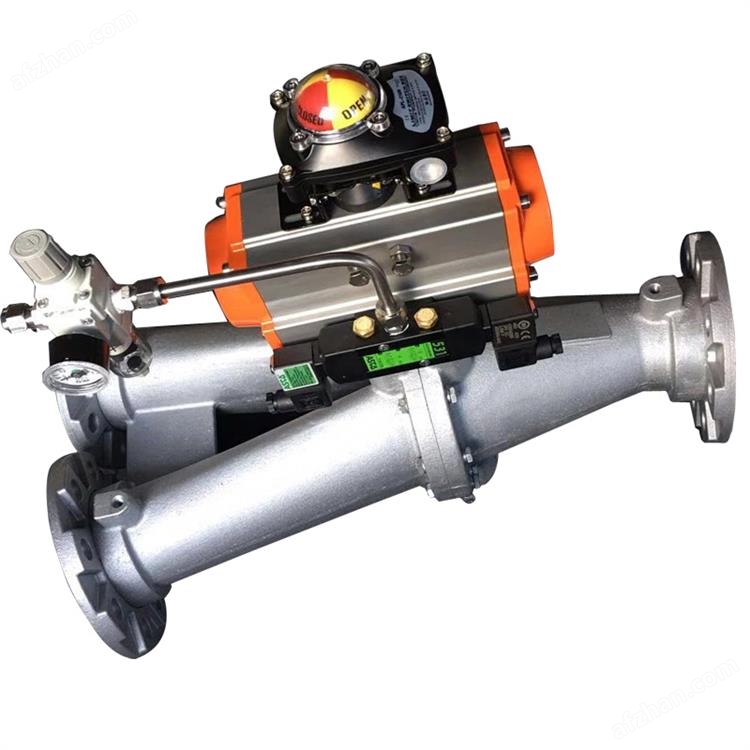

應用：固體物料（粉料、顆粒料、粉粒混合料、片狀料）輸送系統中用于切換管道中物料流向的設備，三通換向器三個通道呈角度布置,一進兩出或兩進一出，通過電磁閥的切換來控制氣動執行器的驅動。閥芯動作的兩個位置由限位檢測開關進行檢測，限位檢測開關直接裝在氣動執行器上面。閥正常工作時，閥芯轉到一個位置。換向指令發出后，轉到另一個位置，至此換向動作完成。
三通分流閥，換向閥，粉體三通分向閥主要是同閥體，端蓋，執行器，限位裝置組成的，常用于粉體輸送系統中用于切換管道中物料流向的設備，密封的結構可適用于室外環境。我公司生產可以適用于物料切換的換向閥，球塞式，柱塞式（筒式），旋轉板式，擺動板式。
產品特點：
★ 殼體和主要零件均采用緊密鑄造，構造堅固，高強度不易變形，外形美觀；
★ 輸送通道平滑光潔，確保物料流通順暢，形成堵塞；
★ 根據物料特性和輸送工況條件有多種結構形式：球式、旋轉板式、筒式；
★ 用戶可根據輸送管路的需求，可以自主選擇合適的安裝角度；
★ 在有壓力密封的要求場合，可以配置特殊的密封結構，滿足使用要求。
★ 拋光精度可達400#，可達食品級、藥品級要求；
★ 可根據客戶要求選擇多種材質：不銹鋼（SS304、SS304L、SS316、SS316L），碳鋼等；
★ 自動化控制系統，保證的運行可靠性。
工作壓力 常壓/低壓 中壓 高壓
ATM<0.1Mpa 0.15~0.35Mpa HP＞0.35Mpa
工作溫度 -20℃～200℃/≤500℃
結構形式 旋轉板式 筒式
管路夾角
30° 30°
45° 45°
60° 60°
主要規格 DN50～800(2"～32")
主要材質 SS304, SS316L,WCB
法蘭連接標準 ANSI B 16.5 150LB,GB,HG,SH or designed by client
適用介質 固體物料（粉末、顆粒物料、粉粒混合料、片狀等）
粉體三通換向閥
粉體三通換向閥采用精密鑄造,外形美觀.可輸送化工原料,氧化鋁,二氧化硅,斑脫土.工業染料顏料,染料粉,調色劑粉末.塑料聚顆粒,橡膠顆料孰料水泥,焊接粉末,石英顆粒等.款式有旋轉板式,筒式,雙通道式等.粉體三通換向閥采用氣動控制系統,保證運行可靠性,同時也可配置手動操作裝置.
粉體三通換向閥參數:
規格范圍: DN65-DN400
材質:不銹鋼
連接方式:法蘭
法蘭連接標準:ANSI B 16.5 150LB,GB,HG,SH or designed by client
適用介質 :固體物料（粉末、顆粒物料、粉粒混合料、片狀等）
管路夾角 :30°45°60°
粉體三通換向閥,三通換向器俗稱換向閥，三通換向閥，分路閥，三通分路閥，分路器，三通分路器，轉換閥，三通轉換閥，叉道閥，三通分向閥是應用于固體物料（粉沫、顆粒物料、粉粒混合物、片狀等）輸送系統中用于切換管道中物料流向的設備，粉體換向閥采用氣動控制方式,不銹鋼材質.密封的結構可適用于室外環境。我公司生產可以適用于物料切換的換向閥，球塞式，柱塞式（筒式），旋轉板式，擺動板式。
粉體三通換向閥產品特點：
? 1 殼體和主要零件均采用緊密鑄造，構造堅固，高強度不易變形，外形美觀；
? 2 輸送通道平滑光潔，確保物料流通順暢，形成堵塞；
? 3 根據物料特性和輸送工況條件有多種結構形式：球式、旋轉板式、筒式；
? 4 用戶可根據輸送管路的需求，可以自主選擇合適的安裝角度；
? 5 在有壓力密封的要求場合，可以配置特殊的密封結構，滿足使用要求。
? 6 拋光精度可達400#，可達食品級、藥品級要求；
? 7 可根據客戶要求選擇多種材質：不銹鋼（SS304、SS304L、SS316、SS316L），碳鋼等；
? 8 自動化控制系統，保證的運行可靠性。
氣動三通換向閥參數：
? 工作壓力 常壓/低壓 中壓 高壓
? ATM<0.1Mpa 0.15~0.35Mpa HP＞0.35Mpa
? 工作溫度 -20℃～200℃/≤500℃
? 結構形式 旋轉板式 筒式
? 管路夾角
? 30° 30°
? 45° 45°
? 60° 60°
? 主要規格 DN50～800(2"～32")
? 主要材質 SS304, SS316L,WCB
? 法蘭連接標準 ANSI B 16.5 150LB,GB,HG,SH or designed by client
? 適用介質 固體物料（粉末、顆粒物料、粉粒混合料、片狀等
不銹鋼三通換向閥安裝
保管存放
1.嚴禁露天堆放,干燥為好.
安裝
1.安裝前,檢查有沒有意外損傷.
注意:三通換向閥必須配有附件方可正常工作,例如:限位開關,電磁閥,氣缸,過濾減壓閥,氣缸,過濾減壓閥(氣源二聯件)等,所以安裝前必須檢查相應的附件.(詳見各廠必要的附件說明書)
2.檢查以下資料是否(A.銘牌,B.合格證,C.裝箱單,D.說明書)缺少請及時與本公司聯系.
3.三通換向閥必須可靠地安裝在主管道或支管道上,所有連接螺栓必須鎖緊.
4.產品出廠時,已安裝氣源二聯件(過濾減壓閥),進口端已裝有進氣接頭,用戶只需接上氣源即可,氣源壓力可由減壓閥調整.
5.按氣動電路接線圖(雙電控,單電控)正確接線.
三通換向閥保養與維護
三通換向閥歸于高精度的檢測儀器，平常的保護保護對包管設備的正常運轉及丈量精度具有很重要的含義。
主機保護：
1、機器所配的夾具應涂上防銹油保管；
2、定時查看鉗口部位的螺釘，如發現松動，及時擰緊；
3、定時查看鏈輪的傳動狀況，如發現有松動，請將張緊輪重新張緊；
4、鑲鋼板與襯板觸摸的滑動面、襯板上的燕尾槽面應保持清潔，定時涂一層薄的MoS2(二化鉬)潤滑脂；
5、由于三通換向閥的鉗口常常運用，簡單磨損，氧化皮太多時，簡單招致小活塞損傷漏油，所以鉗口處應常常打掃，保持清潔(棒每次做完實驗后進行打掃)；
油源的保護：
1、依據機器的運用狀況及油的運用期限，定時替換吸油過濾器和濾芯，替換液壓油。
2、定時查看主機和油源處能否有漏油的當地，如發現有漏油，應及時替換密封圈或組合墊； 3、長時刻不做實驗時，注重關斷主機電源。若是機器在待機狀況，轉換開關應打到“加載"檔，由于若是轉換開關打在“快退"檔，電磁換向閥一直在通電狀況，會影響該器材的運用壽命。 控制系統保護：
1、控制器上的接口為一一對應，插錯接口可能對設備形成損壞；
2、插拔控制器上的接口有必要封閉控制器電源。
3、實驗后若有一段較長的時刻不必機器時，封閉控制器和電腦；
4、定時查看控制器后面板的連接線能否觸摸杰出，如有松動，應及時緊固.
