| 口徑 | DN50-DN500 |
|---|
電動高溫高壓焊接閘閥（Z961Y電站閘閥）由焊接式閘閥配備電動執行機構組合而成，支管兩端為焊接的結構，中部采用無閥蓋壓力自緊式，通過電動裝置電源驅動使閥桿做升降運動，從控制閘閥的啟閉。電動焊接閘閥主要用于水、蒸汽、油品、過熱蒸汽管道等高溫高壓場合使用，壓力一般在PN25.0MPa以內。具有耐磨、耐高溫、抗腐蝕等優點，既能就地操作，也可以進行遠距離控制。
Z960Y/Z961Y/Z962Y電動焊接閘閥、電動電站閘閥
電站閘閥工作原理：
設計制造按JB／T3395等標準，可與國產設備配套使用。高溫高壓焊接閘閥中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為焊接結構，適應不同的接管要求。閘板和閥座的密封面采用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好。閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。
電站閘閥主要壓力等級
公稱壓力 200、250、320
工作壓力P 55 100V、P 55 140V、P 55 170V
電站閘閥結構優勢
1.采用壓力自緊式密封，閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。
Z961Y、Z962Y產品結構特點：
1、中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變設計
5、閥桿采用滲氮型沉淀硬化不銹鋼
6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動
Z960Y/Z961Y/Z962Y電動焊接閘閥執行標準
1、制造與驗收技術條件按日本火力發電用閥門標準E101和JB/B595-93的規定。
2、結構長度接E101的規定或按用戶提供的尺寸。
3、焊接坡口按電力工業管理標準78DG的規定或按用戶提供的尺寸。
Z960Y/Z961Y/Z962Y電動焊接閘閥性能規范
型號 | 工程壓力PN（MPa） | 試驗壓力 | 工作壓力（MPa） | 工作溫度（℃） | 適用介質 | ||||||
強度試驗 | 密封試驗/上密封試驗 | ||||||||||
| 250 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽 | |||||
| 32 | 48.0 | 36.0 | - | ≤425 | ||||||
| 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 | ||||||
| 48.0 | 36.0 | P5417 | ≤540 | |||||||
Z960Y/Z961Y/Z962Y電動焊接閘閥主要零件材料
零件名稱 | 材料牌好 | ||
閥體 | WCB | WC6 | WC9 |
閘板 | WCB | WC6 | WC9 |
閥蓋 | 25 | 12Cr1No1VA | |
閥桿 | 1Cr17Ni2 | 200Cr1No1VA | |
閥座 | 25 | 12CrMo1VA | |
密封環 | S軟鋼（增強柔性石墨） | S軟鋼 | F軟鋼 |
填料 | 增強柔性石墨 | ||
支架 | WCB | WCB或WC6 | |
閥桿螺母 | 45（ZCuZn25AI6Fe3Mn3) | ||
四開環 | 1Cr13 | 20CrMo1VA | |
.jpg)

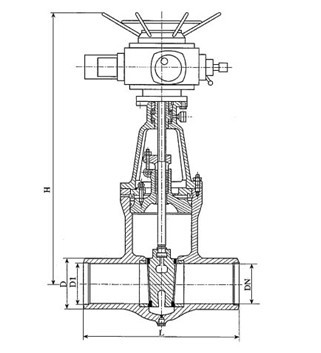

Z960Y/Z961Y/Z962Y電動焊接閘閥主要外形尺寸及連接尺寸
公稱通徑DN（mm） | 型號 壓力（PN） | d | L | H | L1 | L2 | 電動裝置型號 |
100 | Z61Y-250型 Z961Y-250型 | 84 | 406 | 1164 | 437 | 277 | DZW45 |
125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | |
175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | |
225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | |
300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | |
100 | Z61Y-320型 Z961Y-320型 | 96 | 533 | 1236 | 437 | 277 | DZW60 |
125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | |
150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | |
175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | |
225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | |
175 | Z61Y-P54100型 Z961Y-P54100型 | 148 | 762 | 1650 | 554 | 309 | DZW180 |
225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | |
250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | |
300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | |
125 | Z61Y-P54170型 Z961Y-P54170型 | 98 | 630 | 1230 | 437 | 277 | DZW60 |
225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | |
300 | 278 | 1397 | 2265 | 764 | DZW500 | ||
325 | 310 | 1449 | 2265 | 690 | 398 | DZW500 |
