安科瑞電氣 APM 系列網絡電力儀表是按 IEC 標準設計，與*技術同步的網絡電 力儀表。具有全電量測量，電能統計，電能質量分析及網絡通訊等功能，主要用于對電網 供電質量的綜合監控。該系列儀表采用了模塊化設計，配合功能豐富的外部 DI/DO 模塊、 AI/AO 模塊、SD 擴展卡事件記錄（SOE）模塊、網絡通訊模塊。
1. 概述
安科瑞電氣 APM 系列網絡電力儀表是按 IEC 標準設計，與*技術同步的網絡電 力儀表。具有全電量測量，電能統計，電能質量分析及網絡通訊等功能，主要用于對電網 供電質量的綜合監控。該系列儀表采用了模塊化設計，配合功能豐富的外部 DI/DO 模塊、 AI/AO 模塊、SD 擴展卡事件記錄（SOE）模塊、網絡通訊模塊，可以靈活實現電氣回路全電 量測量及開關狀態監控，雙 RS485 和以太網接口配合可實現 RS485 主站數據抄送，省去數 據交換機。PROFIBUS-DP 接口可以實現高速數據傳輸及組網功能。
2. 產品型號
3. 智能電力質量分析儀產品特點
(1)該系列儀表采用 IEC 標準設計（IEC60068-2、IEC 61000-4、IEC 61557-12、IEC 62053-22 等）。
(2)集基本電參量測量、電能統計、需量統計、極值記錄、報警記錄、SOE 事件記錄 等多種功能于一體。
(3)電能質量分析，實時分析不平衡度及各相電壓，電流的總諧波含量，奇偶次諧波 含量，分次（2-63 次）諧波含量。
(4)*路 RS485 接口支持 Modbus-RTU 協議及 DL/T 645（2007）規約，可擴展第二 路 RS485 接口作為 Modbus 主站，配合以太網接口，可用作簡易型串口服務器。
(5)可擴展以太網接口，支持 Modbus-TCP、HTTP、DHCP 協議，實現以太網組網。
(6)可擴展 Profibus 接口，支持 profibus 協議滿足高速通信需求。
(7)可擴展 SD 卡存儲模塊，大可支持 32G，支持報警記錄和事件記錄擴展存儲，支持定時記錄電參量和電能數據，便于運維分析。
(8)防護等級 IP52。
(9)通過電磁兼容試驗（嚴酷等級 4 級）。

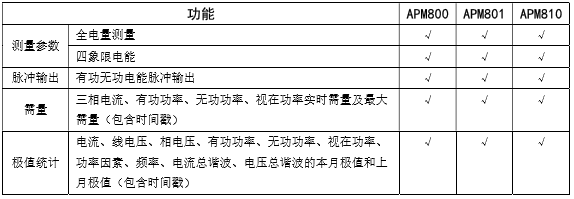

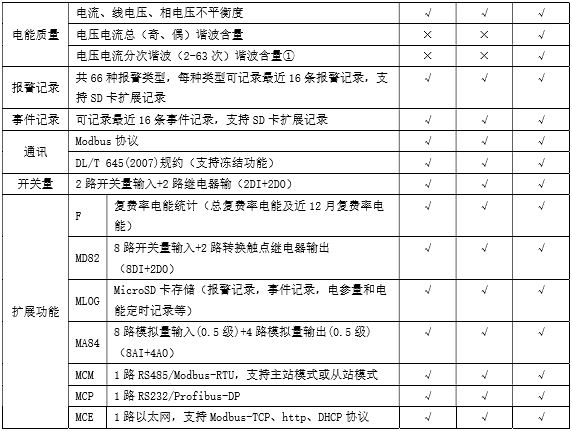

4. 功能說明
注 1：諧波測量 2~42 次在頻率 45~65Hz 范圍,精度為 1%，諧波測量 43~63 次在頻率 50Hz，精度為 2%

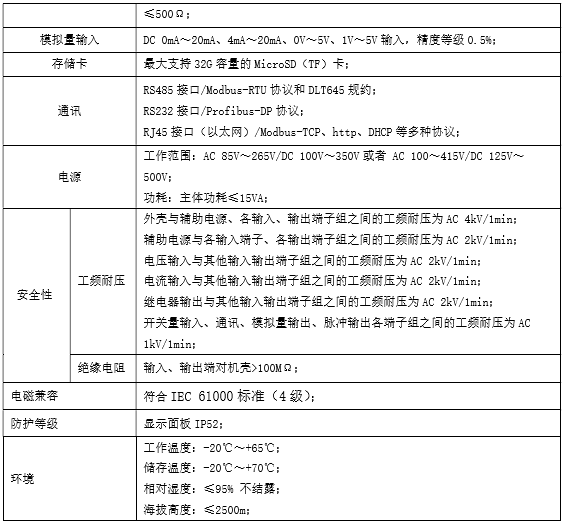

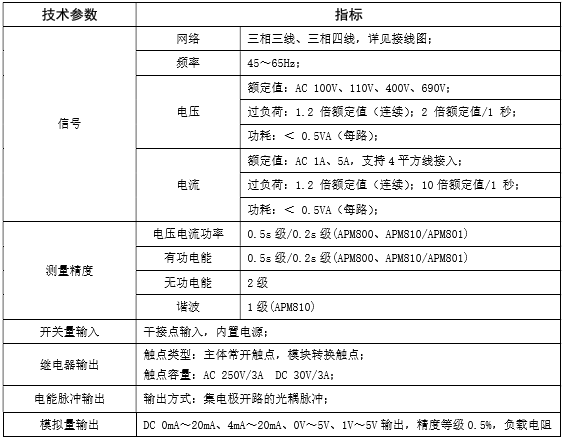

5. 技術參數

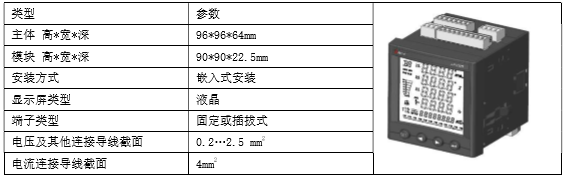

6. 外形尺寸及安裝 類型 參數
7. 儀表及盤面開孔尺寸（單位：mm（in））

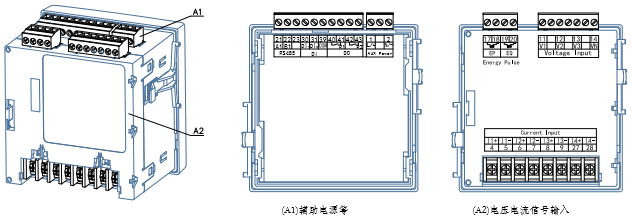

接線圖 接線端子示意圖：

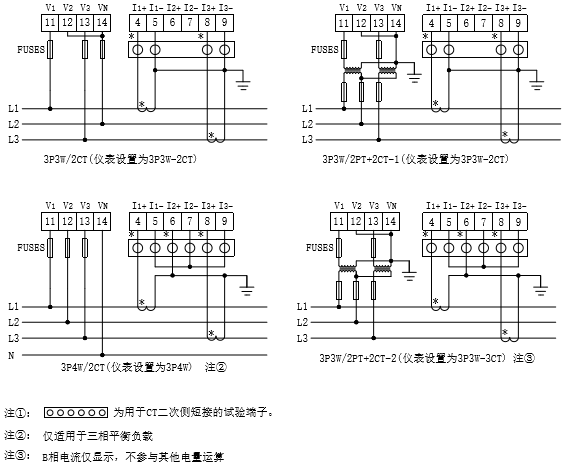

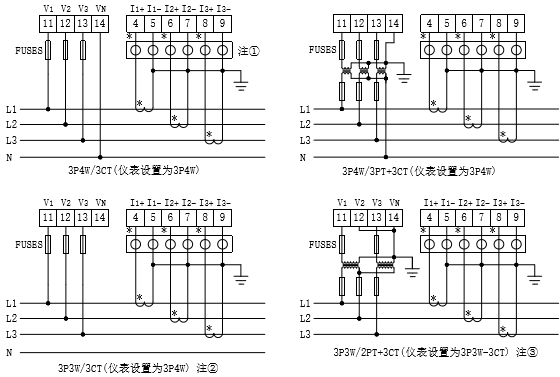

信號輸入接線方式：
