產品簡介

ZCZH/ZCZG高溫高壓導熱油電磁閥用于各種中溫、高溫、常壓、高壓場合,適用于中高溫熱水、高溫蒸汽、飽和蒸汽、過熱蒸汽及導熱油等管路的自動控制；廣泛應用于窯爐設備、干燥設備、石油化工、生物制藥、暖通空調、電鍍涂裝、橡塑機械、食品飲料、造紙、印染及電力礦業等行業，是自動化控制工程、項目改造及設備配套的產品。

詳細介紹

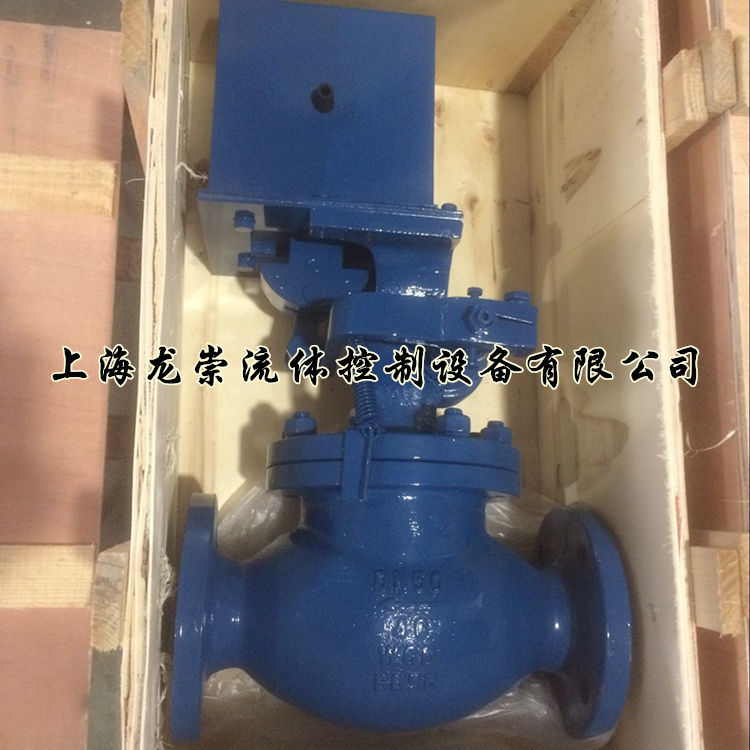

ZCZG高溫高壓電磁閥-5

ZCZG高溫高壓電磁閥-4

概述

ZCZH/ZCZG高溫高壓導熱油電磁閥用于各種中溫、高溫、常壓、高壓場合,適用于中高溫熱水、高溫蒸汽、飽和蒸汽、過熱蒸汽及導熱油等管路的自動控制；廣泛應用于窯爐設備、干燥設備、石油化工、生物制藥、暖通空調、電鍍涂裝、橡塑機械、食品飲料、造紙、印染及電力礦業等行業，是自動化控制工程、項目改造及設備配套的產品。

特點
1-特殊場合可持續長時間通電，采用全金屬密封，ZCZH介質流體溫度可達≤450℃，ZCZG介質流體溫度可達≤250℃

2-不同的使用介質,采用針對性的密封,更加提高電磁閥合理性

3-采用新穎巧妙的閥芯結構及安裝散熱裝置，使結構更加緊湊，重量是同類產品的三分之一。

4-采用不銹鋼活塞結構，閥芯磨損可自動補償，更加提高電磁閥的壽命和可靠性，可持續頻繁工作

5-ZCZH介質流體壓力可分別提供4.0Mpa。

6-ZCZG介質流體壓力可分別提供2.5Mpa

結構原理

ZCZH/ZCZG高溫高壓導熱油電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。

技術參數

介質溫度℃	ZCZG		≤250
	ZCZH		≤400
公稱壓力（MPa）	ZCZG		2.5
	ZCZH		4.0
工作壓差（MPa）	ZCZG		0~2.5
	ZCZH		0~4.0
公稱通徑（mm）	10	15		20	25	32	40	50	65	80	100
功耗（VA）	170						480
電源電壓	AC220V其余規格可作特殊訂貨
額定流量系數（KV）	按JB/T7352-94規定
泄露量（ml/min）	按JB/T7352-94·F規定

安裝尺寸

DN	L	H	D	D1	D2	b	f	n-d
10	160	298	90	60	41	14	2	4 -Φ14
15	160	298	95	65	45	14	2	4 -Φ14
20	200	304	105	75	55	16	2	4 -Φ14
25	200	304	115	85	65	16	2	4 -Φ14
32	200	314	140	100	78	18	2	4 -Φ14
40	160	460	150	110	85	18	3	4 -Φ18
50	300	460	165	125	100	20	3	4 -Φ18
65	340	433	180	145	120	22	3	8 -Φ18
80	380	433	200	160	135	22	3	8 -Φ18
100	430	461	235	190	160	24	3	8 -Φ22
