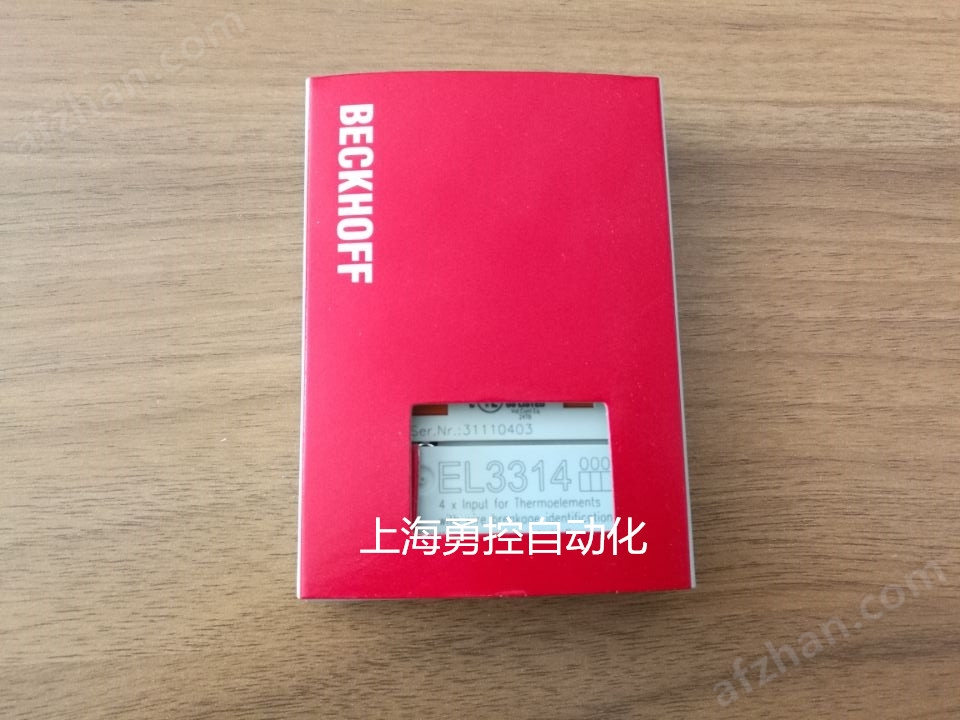

BECKHOFF模擬量模塊EL3314
德國EL3314是模擬量信號，4通道模擬量采集，可滿足多數系統應用。特別方便熱電偶模塊的采集。
?EL3314 | 4-通道熱電偶輸入端子模塊，帶開路識別功能
EL3314 模擬量輸入端子模塊可以直接連接四個熱電偶。EtherCAT 端子模塊電路可采用 2 線制連接技術來連接熱電偶傳感器。整個溫度范圍的線性度由一個微處理器來實現，溫度范圍可以任意選定。故障 LED 指示斷線狀態。冷端補償由總線端子模塊內的內部溫度測量線路來完成。EL3314 也可用于測量 mV 信號。
BECKHOFF模擬量模塊EL3314
| 技術參數 | EL3314 |
|---|---|
| 輸入點數 | 4 |
| 電源 | 通過 E-bus 供電 |
| 熱電偶傳感器類型 | J、K、L、B、E、N、R、S、T、U 型（默認設置：K 型），mV 信號測量 |
| 連接方式 | 2-線制 |
| 溫度范圍 | 取決于每種傳感器的測量范圍 (默認設置：K 型；-100…+1,370 °C) |
| 分辨率 | 每數位 0.1 °C |
| 接線故障指示 | 有 |
| 轉換時間 | 默認設置：~ 250 ms，可配置（65…250 ms，參見技術文檔） |
| 測量誤差 | < ±0.3 % for 類型 K (滿量程), 更多型號請見技術文檔 |
| 電氣隔離 | 500 Vrms (E-bus/信號電壓) |
| E-bus 電流消耗 | 200 mA |
| 過程映像中的位寬 | 輸入：4 x 16 位數據，4 x 16 位控制/狀態 |
| 組態 | 無地址設置，通過控制器配置 |
| 重量 | 約 60 g |
| 工作/儲藏溫度 | 0…+55 °C/-25…+85 °C |
| 相對濕度 | 95 %，無冷凝 |
| 抗振/抗沖擊性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 | 符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 | IP 20/ 可變 |
BECKHOFF模擬量模塊EL3314
