寧波宏脈通信科技有限公司
會員1.png)
寧波宏脈通信科技有限公司
| 參 考 價 | 面議 |
產品型號
品 牌
廠商性質生產商
所 在 地寧波市
聯系方式：熊華平查看聯系方式
更新時間：2016-07-30 09:54:56瀏覽次數：243次
聯系我時，請告知來自 智慧城市網48芯壁掛式光纖直熔箱本公司秉承“誠信務實，客戶為本"的經營理念，以*，提供的品質是我們一直堅持的目標，不斷追求高品質，高效益，高科技，三高產品，以*的生產技術和嚴謹?shù)目茖W(xué)管理來打造世界*的產品，以優質的服務質量來滿足國內外廣大客戶的需求。

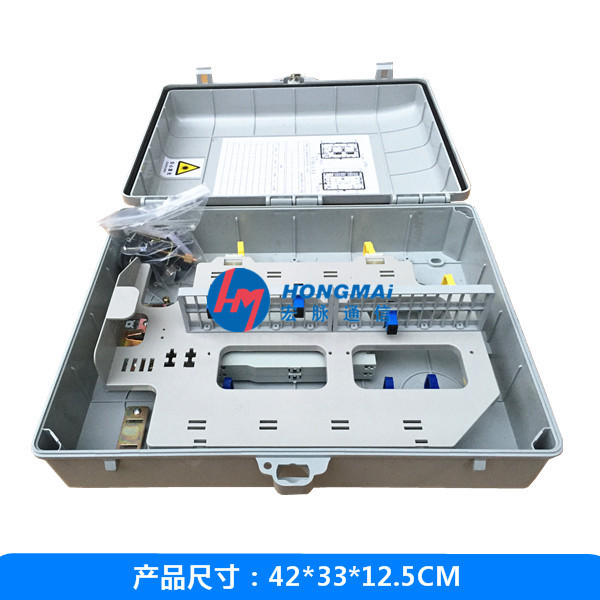

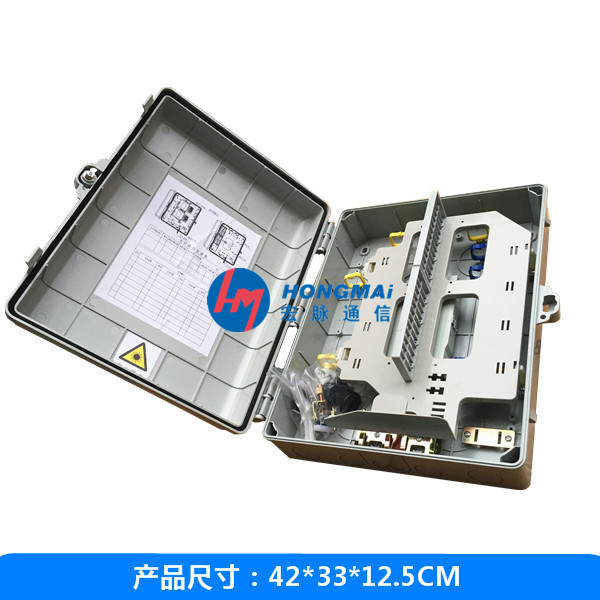

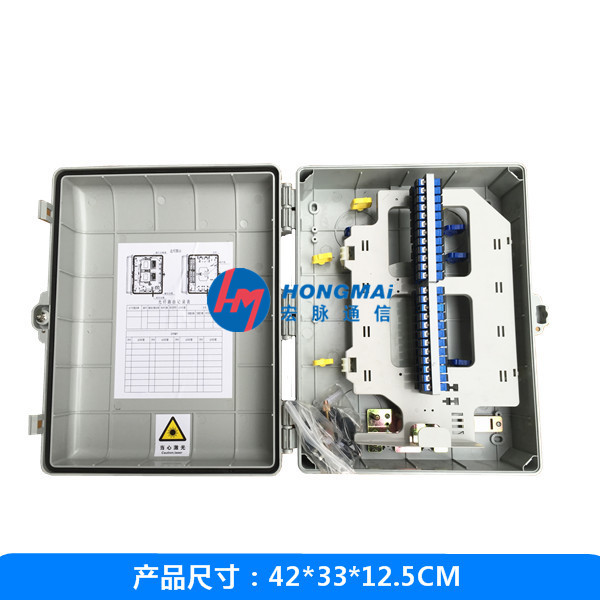

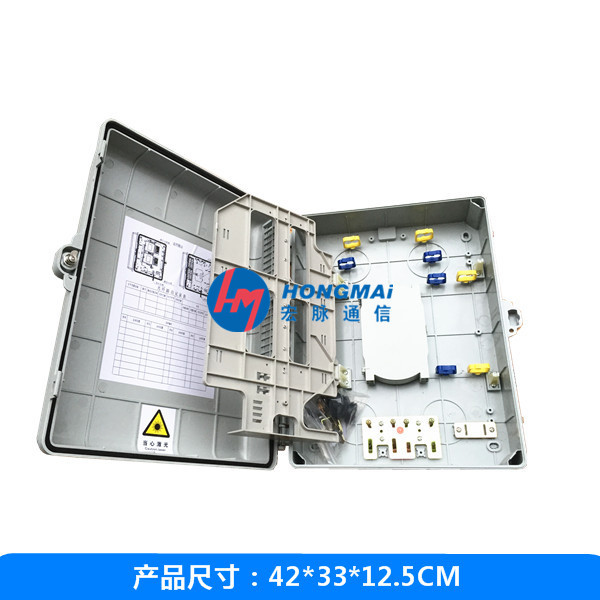

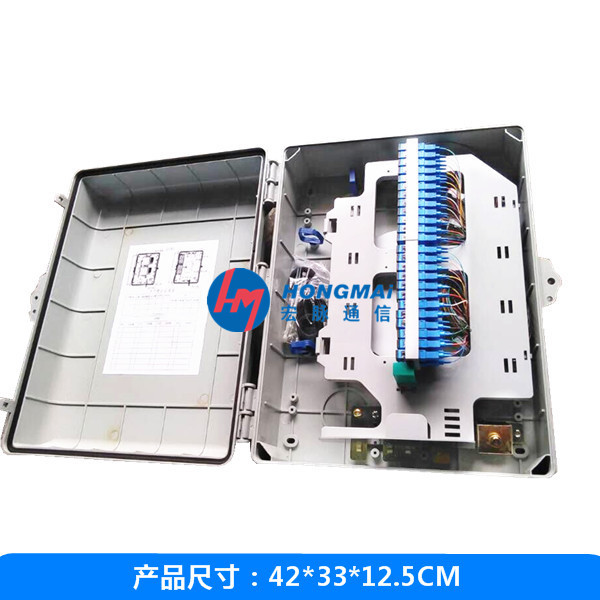

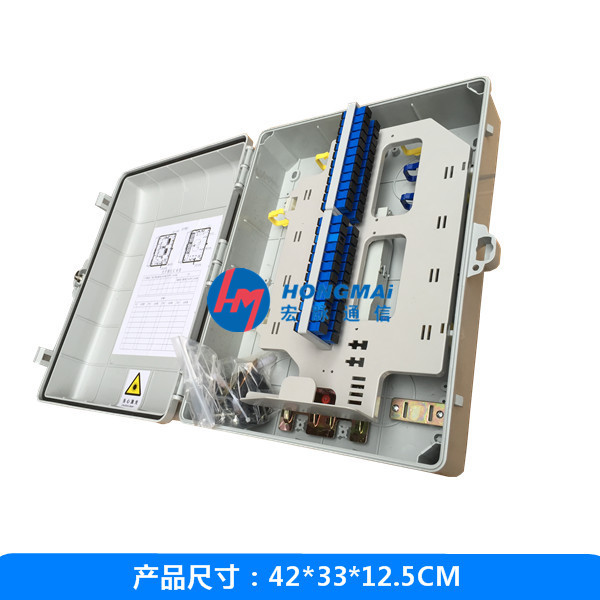

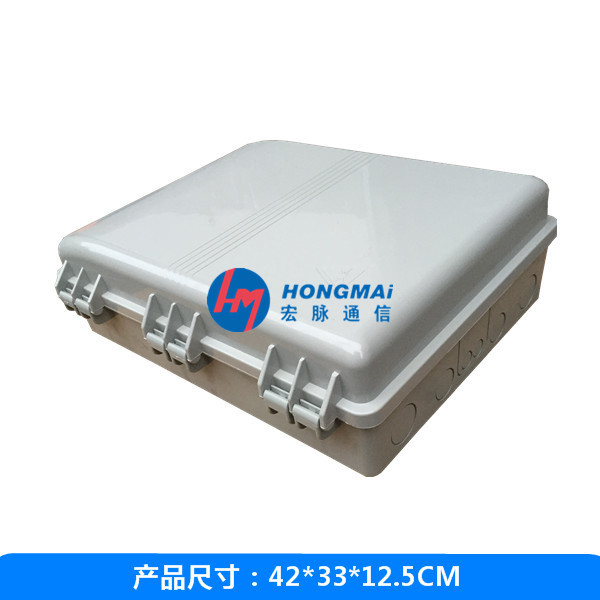

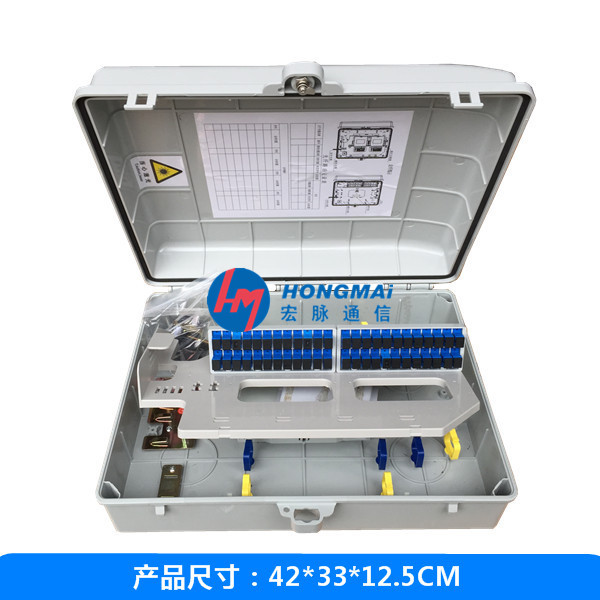

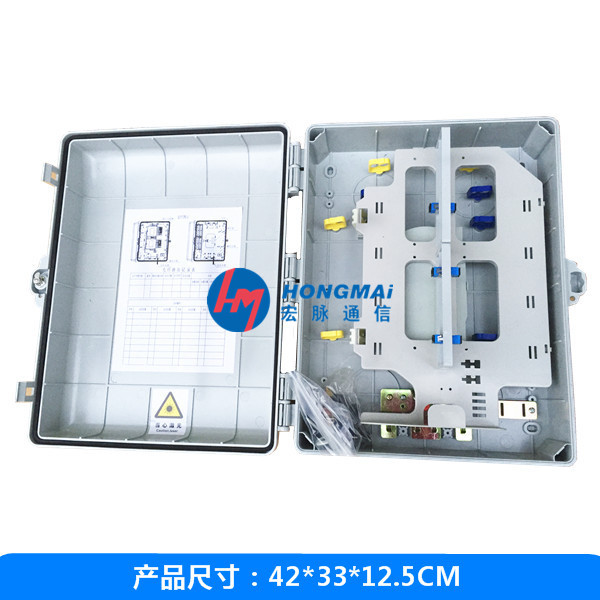

48芯壁掛式光纖直熔箱48芯壁掛式光纖直熔箱
二、特點
※ 適用多種使用場景：室內、室外、掛墻、掛桿、新老樓盤。
※ 模塑箱體，安裝背板設計，造型美觀小巧，安裝方便快捷，便于大規模施工。
※ 分路器模塊端口傾斜15°設計，走線路由順暢。
※ 系列化插片可積木化組合，擴容方便，投資節省。
※ 皮線光纜采用卡槽設計，可帶活接頭入盒，固定可靠，布放簡便效率高。
※ 工廠化皮線尾纖，實現高質量低成本快速部署。
三、產品結構圖（以32芯分路器箱為例）
四、箱體安裝步驟
4.1 按照背板孔位（圖2），選定位置后用沖擊鉆打孔，將φ10膨脹管敲進孔內，用螺釘將背板固定于墻體上；
3.2 將箱體掛到背板上部凸起的掛鉤，用扳手松開箱蓋螺釘，再掀起搭扣打開箱蓋；
圖2背板正視圖 圖3 箱體安裝與固定
3.3用十字螺絲刀將固定螺釘對準背板螺紋孔旋緊固定（圖3）
五、工程施工與裝維
5.1 配線光纜熔接操作（圖4、圖5）
a.為方便熔接可將箱體取下操作，亦可單獨將熔接盤取下操作；
b.將分路器模塊旋轉框向上取出箱體，并取下光纜穿線滑塊，妥善放置；
c.開剝光纜，長度約1.5m，在光纜開剝處纏繞幾圈絕緣膠布，再用喉箍進行緊固；
d.熔接配線光纜，按圖4盤繞，操作完成后，將模塊旋轉框插入鉸鏈旋轉軸；
e.熔接后的SC尾纖連接器插入分路器輸入端口，如暫不開通將其停放在 “停泊區” ；
f.進行光纜加強芯接地，將接地線從光纜入口引出接地；
g.固定好光纜穿線滑塊，將箱體重新安裝于墻體背板上。
圖4 配線光纜熔接、掏接示意
5.2.皮纜成端操作（圖5）a.打開模塊旋轉框處于90°狀態；
圖5 入戶皮線光纜成端示意
b.取下皮纜壓塊至zui下一層，將皮線光纜（或SC皮線尾纖頭），
穿過皮纜穿線滑塊孔，按圖示5引入箱體與分路器模塊輸出端連接；
c.皮纜按照從左往右依次卡入皮纜卡槽（圖6），每層可接8戶；
d.皮纜成端遵循從下往上原則每一次成端操作完均須蓋緊壓板；
5.3.數據記錄：在粘貼在箱門上的光路標示牌上記錄走纖路由。
5.4.關閉箱門，旋緊螺釘，整理施工現場。圖6 皮纜卡槽
六、附件清單（部分附件以實配為準）
序號 | 名稱 | 數量 | 備 注 |
1 | 說明書 | 1 |
|
2 | φ10-φ16喉筘 | 2 |
|
3 | 裸纖護管 | 0.5/1米 |
|
4 | 非帶狀熱縮管 | 2 | 以實際熔接盤數量而定 |
5 | φ10塑料膨脹管 | 4套 | 含螺釘 |
