產品簡介

1分16插片式光分路器箱塑料三網合一光纖分纖箱價格遼寧：地級市-沈陽、大連、金州、鞍山、撫順、本溪、丹東、錦州、營口、阜新、遼陽、盤錦、鐵嶺、朝陽、葫蘆島縣級市-新民、瓦房店、普蘭、莊河、海城、東港、鳳城、凌海、北鎮、大石橋、蓋州、燈塔、調兵山、開原、凌源、北票、興城

詳細介紹

1分16插片式光分路器箱塑料三網合一光纖分纖箱價格1分16插片式光分路器箱塑料三網合一光纖分纖箱價格

供應1分16光分路器箱PC塑料1分16插片式光分路器箱16芯光纜分纖箱宏脈通信

光分路器箱【俗稱：光纖分配箱，分路器箱，光纖分纖箱】

[產品規格：壁掛式，插片式，嵌入式，抱桿式]

產品材質：ABS,PC

箱體型號：{1分16芯，1分32芯}

一產品簡介:
產品概述：

安裝在室外墻壁、電桿等位置，可以方便完成光纜的接續和分配功能，并能滿足光分路器的安放而實現分光功能。

產品特點：

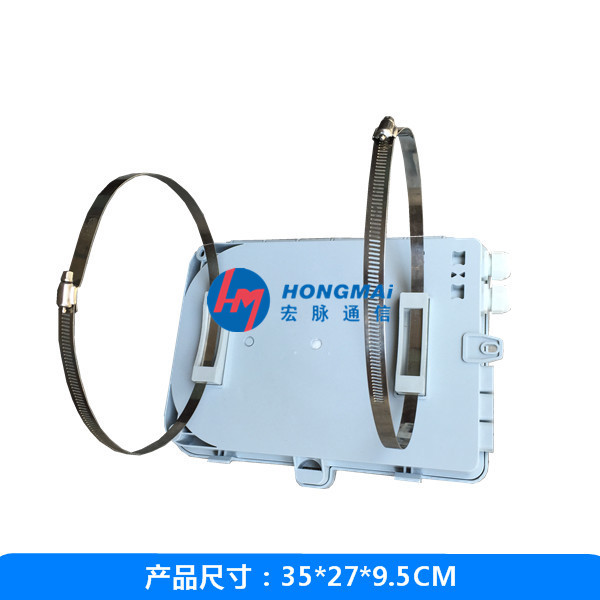

1.適合室外墻壁的掛墻式、電桿抱箍式供選擇。

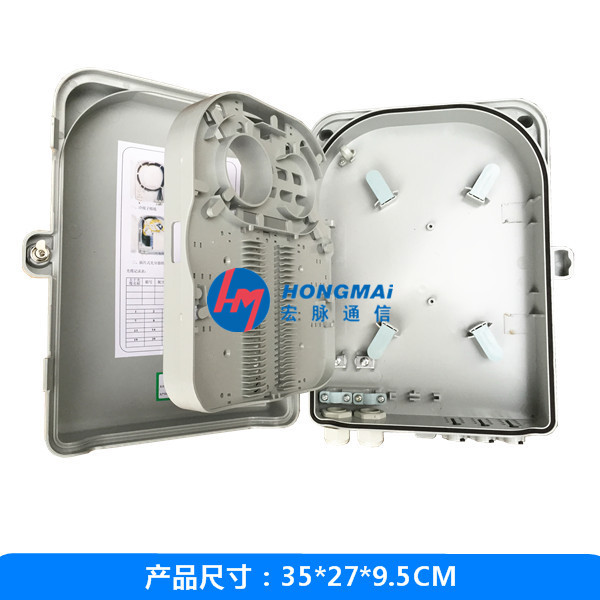

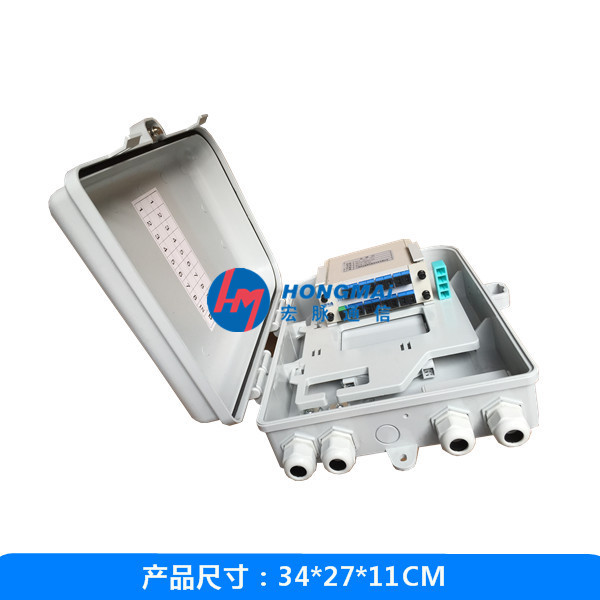

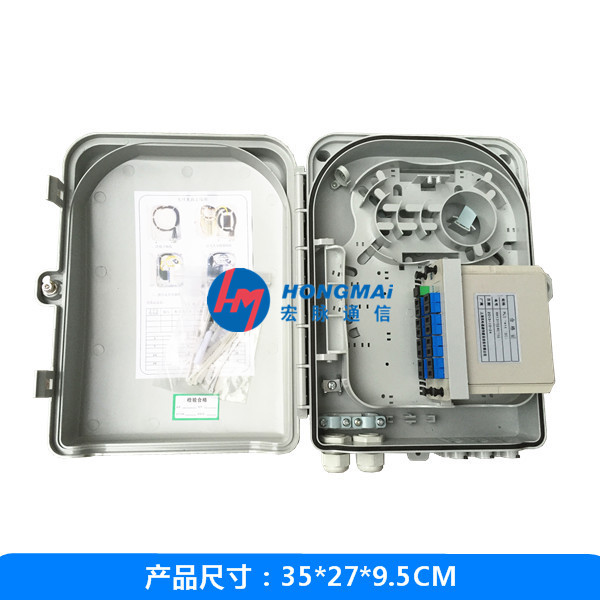

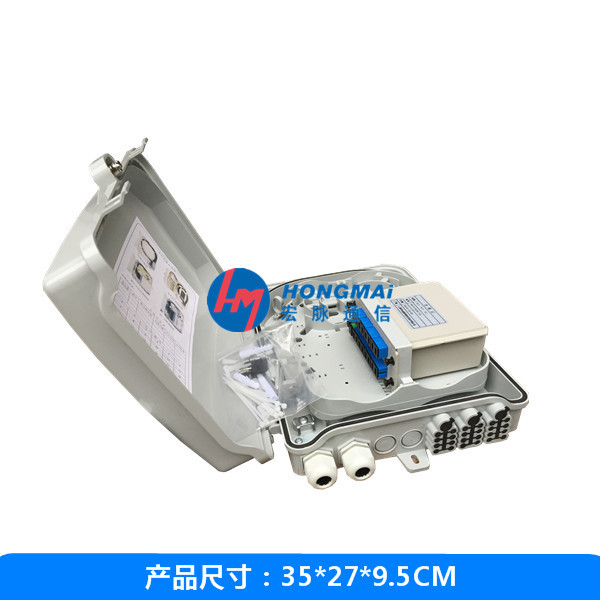

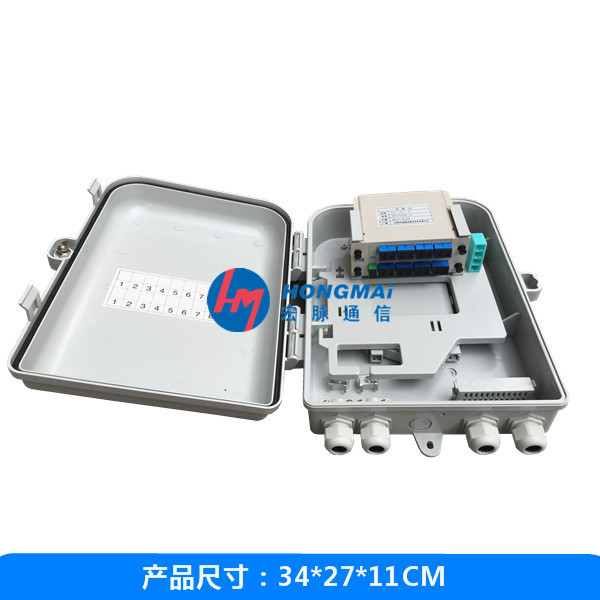

2.箱體內放置插片式分光器，可安裝2個或4個1分8插片式分光器。

3.集熔接、分光、配線于一體，可實現光纜的直熔和接續。

4.上下均可進纜，操作方便，結構合理。

5.光纜固定、接地方便，箱體內有足夠的布線空
二特點及結構說明:
1:箱體采用PC/ABS合金材料制作,使用壽命達到20年以上.

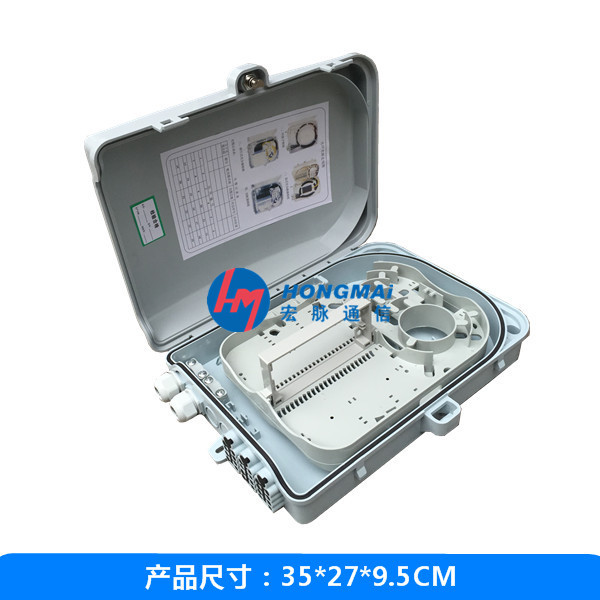

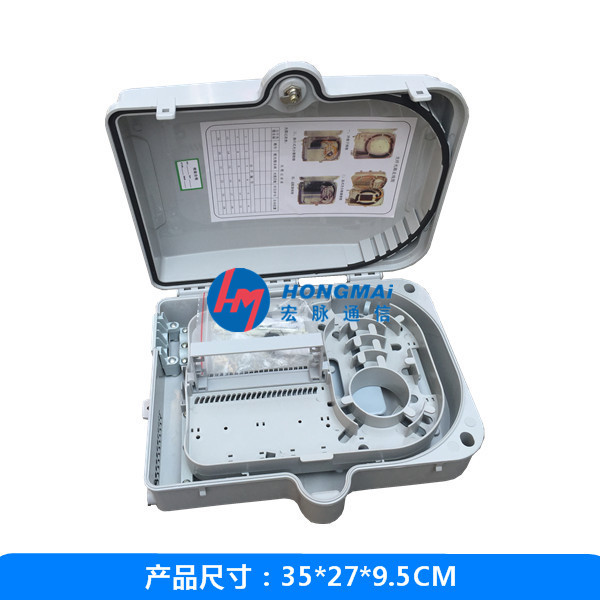

2:雙層結構的設計,上層為光分器配線層,下層為光纖熔接層.
三:主要技術參數(符合YD/T988-2007通信光纜交接箱要求)

1:工作溫度：-40℃~+70℃；

2:儲存溫度：-40℃~+70℃；

3:工作濕度：≤90%（+30℃時）；

4:大氣壓力：62Kpa～106Kpa；

5:絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2X104MΩ/500V(DC)；

6:耐電壓：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min；

7:插入損耗：IL≤0.3dB (PC型)； IL≤0.3dB (APC型)；

8:回波損耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；

9:互換性：≤0.2dB。
10:接地耐電壓水平不小于3000V（DC）/1min不擊穿，無飛弧。

室外光分路器箱光纜分纖箱塑料1分8光分路器箱插片式光纖分纖箱8芯光纜分線盒宏脈廠家

光纜分纖箱是用于室外、樓道內或室內連接主干光纜與配線光纜的接口設備。

中文名光纜分纖箱外文名Fiber optic cable split fiber box

工作條件

編輯

光纖配線箱必須能在下表規定的環境下可靠工作。

使用條件

類型	工作溫度	相對濕度	大氣壓力
室內	-10℃～+40℃	≤85%(+30℃)	70kPa～106kPa
室外	-40℃～+60℃	≤95%(+40℃)	70kPa～106kPa

外觀與結構

編輯

外觀

a) 樓道（室內，外）光纖分纖箱箱體應完整，各塑料件無毛刺、無氣泡、無龜裂、無空洞、無翹曲、無雜質等缺陷，熱變形溫度≥85℃，滿足線路使用壽命15年要求。

b) 樓道（室內，外）光纖分纖箱箱體其內部金屬板材采用Q235冷軋板，厚度不小于1.2mm,表面鍍鋅處理，箱體上下安裝板采用Q235冷軋板，厚度不小于2mm,，采用鍍鋅后噴塑處理。室外型另配置抱桿安裝鐵件，采用不銹鋼或鐵附件熱鍍鋅處理。

c) 采用噴塑處理的金屬結構件，其涂層與基體應具有良好的附著力，附著力應不低于GB，T 9286-1998標準表1中的2級要求。表面光潔，色澤均勻，不存在起皮、掉漆、銹蝕等缺陷，無流掛、劃痕、露底、氣泡和發白等現象。

d) 樓道（室內，外）光纖分纖箱相關配件采用的非金屬復合材料（塑料），燃燒性能應符合GB，T 2408-2008 中的規定，

e) 樓道（室內，外）光纖分纖箱表面涂層的顏色按色譜：GSB05-1426-200中灰（同類色參考潘通-中灰445，亞光色）。

f) 光纖配線箱箱體正面左上側必須有中國聯通LOGO 標志，顏色為紅色，并按中國聯通商標同比例縮放。

g) 光纖配線箱箱的表面顏色宜便于識別和標識，并與環境相協調。

h) 箱內工作單元表面顏色必須便于識別和區分，可以采用與箱體或周圍環境景色相協調的顏色。

i) 箱體正面只能有中國聯通的標志，廠家標志不允許在箱體正面出現。

樓道（室內，外）光纖分纖箱外形尺寸24芯光纜分線箱

分類型號	槽位數	箱體尺寸（±5mm）（高×寬×深）
壁掛式二槽樓道（室內，外）光纖分纖、配線箱	2	330250110
壁掛式四槽樓道（室內，外）光纖分纖、配線箱	4	460380130

光分插片外形尺寸光分插片

分類型號	占用槽位數	外形尺寸（寬×深×高）
1：4光分插片	1	130×100×25
1：8光分插片	1	130×100×25
1：16光分插片	2	130×100×50
1：32光分插片	4	267×100×50

結構

a) 產品結構圖

樓道（室內，外）光纖分纖、配線箱采用兩層結構，外層主要由光分插片固定裝置及蝶形引入光纜盤繞固定裝置及儲纖裝置組成；內層配有光纖熔接盤片和皮纜熔接盤等。

1）樓道（室內，外）光纖分纖箱金屬塑料材質各舉例示意（見圖三、圖四、圖五、圖六）

圖十一 1：32光分插片規格尺寸

c）產品配置（見表三）

表三樓道（室內，外）光纖分纖箱產品配置

產品型號	主纜熔接盤片容量（片）及顏色	配線熔接盤容量（片）及顏色	熔接盤片接續容量（芯）	儲纖用停車位
產品型號	主纜熔接盤片容量（片）及顏色	配線熔接盤容量（片）及顏色	熔接盤片接續容量（芯）	型號	顏色	數量	排列方式
壁掛式二槽樓道光纖分纖箱（16芯）	容量：1塊24芯皮纜熔接盤顏色：藍色	容量：1塊12芯皮纜熔接盤顏色：灰色	24，12	SC	主纜：藍色配線: 灰色	24	組合式
壁掛式四槽樓道光纖分纖箱（32芯）	容量：2塊12，24芯直熔盤顏色：藍色	容量：2塊12芯皮纜熔接盤顏色：灰色	36，48	SC	主纜：藍色配線: 灰色	48	組合式

裝配要求

a) 樓道（室內，外）光纖分纖、配線箱應滿足上下進纜的要求，箱體的頂部與底部各應配置4個進線孔，且光纜固定與保護裝置應能滿足4根光纜同時固定的需求。如單獨使用下進纜，上部的進纜空需做密封處理。

b) 光纖熔接盤片應采用開啟式，并且光纜熔接盤與皮纜熔接盤安裝方式和尺寸要求*。

c) 所有緊固件聯結應牢固可靠，箱體密封條粘結應平整牢固。

d) 箱門開啟角度不小于180o，門鎖的啟閉靈活可靠。

e) 光纜引入時其彎曲半徑應大于光纜直徑的15倍。

f) 光纜光纖在箱內布放時，不論在何處轉彎，其曲率半徑應不小于 30mm。

g) 蝶形引入光纜固定后的zui小彎曲半徑不應小于10mm，在箱體內的預留長度不應小于0.5m。

h) 安裝在光分插片盒內的光分路器應使用牢固的材料固定在盒體內，光分路器的性能指標必須符合招標技術規范書的要求。

i) 光分插片使用的光纖活動連接器應為SC型，兩個插頭任意連接的插入損耗≤0.5dB,回波損耗>35dB,其性能指標應符合 YD，T 1272.3-2005《光纖活動連接器第3部分:SC型》的要求。光分路器上聯端口使用的光纖活動連接器應為綠色，下聯端口使用的光纖活動連接器應為藍色，空閑端口不安裝光纖活動連接器。

j) 樓道光纖配線箱內光纖的終端、熔接、存儲，應在滿容量范圍內方便地成套配置。

j) 光分插片應采用模塊化、集成化，樓道分光分纖盒內應無跳接。

l) 樓道光纖配線箱廠家應提供所采用分光器的廠家和規格型號，并提供進貨證明。

2.5 工作單元

Ø 光纖配線箱的工作單元包括光纜固定裝置、接地裝置、光纖熔接盤片、光纖連接分配裝置、光分路器、尾纖連接器停泊區、皮線光纜固定區等。

Ø 不同容量、不同廠商的熔接盤片必須具有通用性和互換性。

2.6 功能要求

1 光纜的固定和保護功能

Ø 光纜引入設備時，必須有可靠的固定與保護裝置，固定后的光纜金屬攔潮層、鎧裝層及加強芯必須可靠連接至高壓防護接地裝置，光纜開剝后必須用塑料套管或螺旋管保護并固定引入光纖熔接裝置。

Ø 蝶形光纜的盤繞與綁扎必須自然平直，無扭絞、打圈等現象，宜采用必要的固定裝置，以確保不受到外力的擠壓和操作損傷。

2 光纜纖芯的終接功能: 設備的光纜終接裝置必須便于光纜光纖與光纜光纖或尾纖的熔接、安裝和維護等操作，同時必須具備富余光纜光纖的儲存空間。

3 光纖熔接接頭保護功能: 光纖接頭部分均必須保護。光纖與光纖熔接后，接頭部分必須用熔接保護套管加以保護。
