72芯ODF光纖配線架72口ODF儲纖箱單元箱廠家批發本公司專業生產：
室外防水，落地式，壁掛式144芯，288芯，576芯，1152芯光纜交接箱
室內，壁掛式，入墻式24芯36芯48芯72芯96芯144，三網合一光纖分纖箱
室外防水，落地式，144芯，288芯， 576芯，1152芯三網合一光纜交接箱
室內，落地式，144芯，288芯，576芯，720芯，三網合一光纖配線架
室內，落地式，144

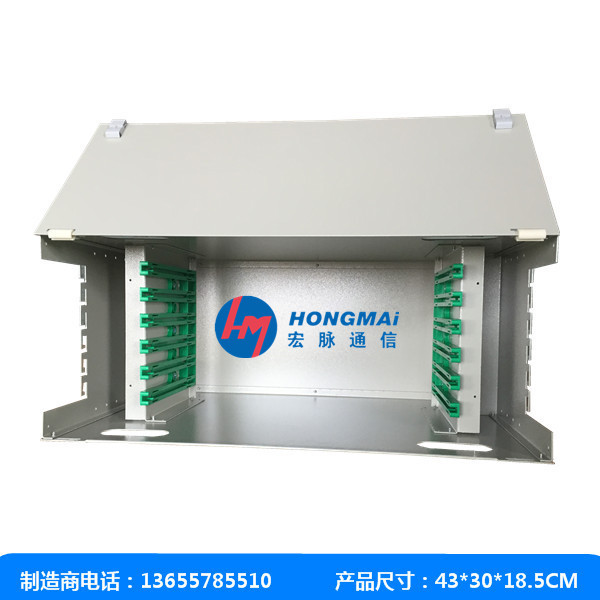

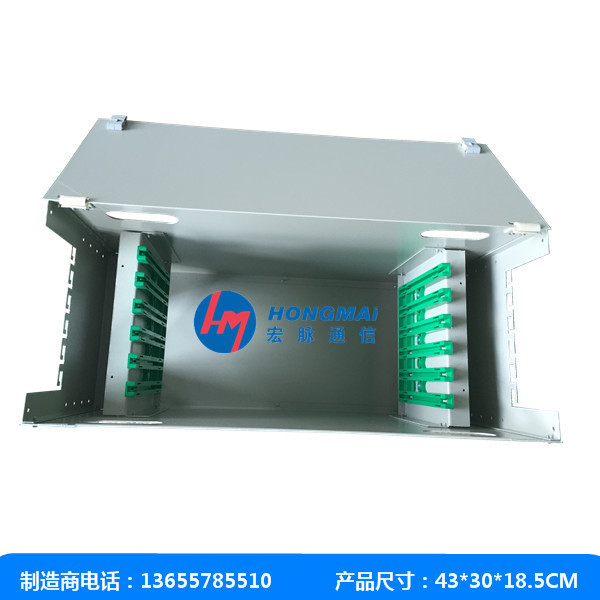

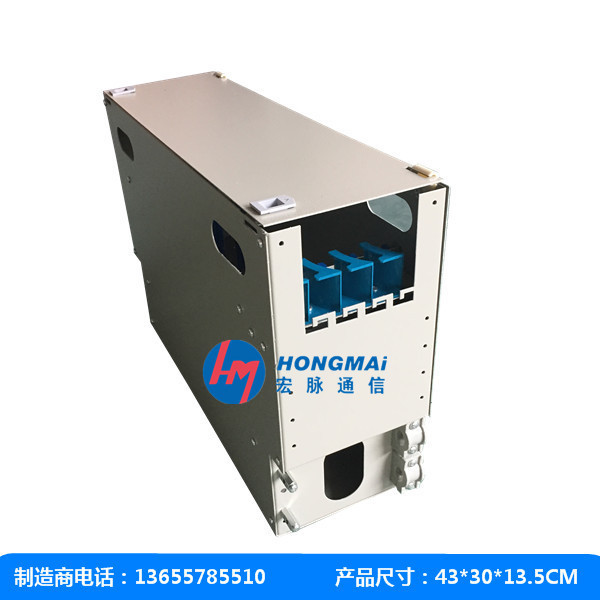

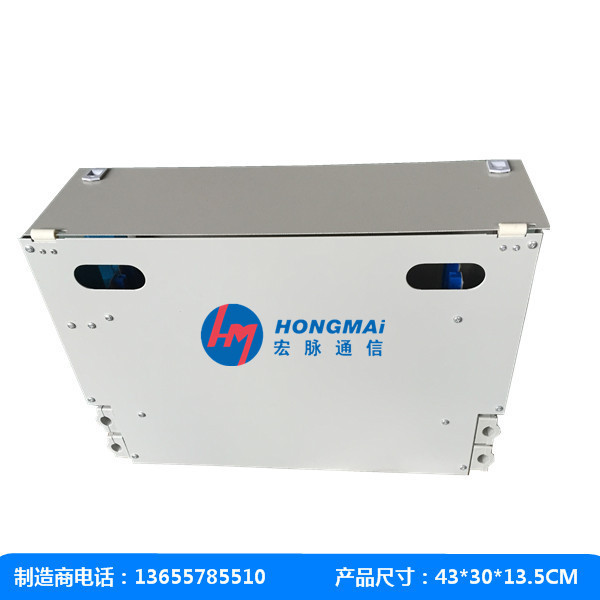

72芯ODF光纖配線架72口ODF儲纖箱單元箱廠家批發72芯ODF光纖配線架72口ODF儲纖箱單元箱廠家批發
宏脈72芯ODF單元箱價格、配置產品概述：
宏脈72芯ODF單元箱又稱ODF架、宏脈72芯熔配一體化機框、宏脈72芯單元盒、宏脈72芯單元體，它具有光纜固定和保護功能光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。即可單獨配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入*的設備。
48芯ODF單元箱價格、配置技術特性：
耐久壽命：>1000次
工作溫度：-5℃～+40℃
貯運溫度：-25℃～+55℃
相對濕度：≤85%(+30℃)
大氣壓力：70～106Kpa
絕緣電阻：＞1000MΩ/500VDC
耐電壓：3000VDC/1min不擊穿，無飛弧
宏脈ODF單元箱結構及特性：
組成：光纖熔接配線單元盒由外殼、內部構件、光纖接頭保護件3部分組成。
外殼：外殼方便開啟，便于安裝。
內部構件包括以下部分：支撐架：內部結構的主體，用于內部結構的支撐；集纖盤：用于有順序地存放光纖接頭（及其保護件）和余留光纖，可余留光纖的長度不小于1.6m，余留光纖盤放的曲率半徑不小于32mm。并有為重新接續提供容易識別纖號的標記和方便操作的空間；固定裝置：用于光纜護套固定、光纜加強構件固定和配線尾纖固定，光纖接頭的保護采用熱收縮保護管。
材料：光纖熔接配線單元盒中，所有的塑料部件采用的材料具有防腐性能，金屬部件采用靜電噴塑處理，以增加其防腐蝕性能；材料的物理、化學性能穩定并且材料之間有良好的相容性。
熱收縮保護管采用的材料及填充物的熱熔溫度不小于120℃，熱軟化溫度大于90℃，使用溫度：-25℃～+40℃。
全部材料無毒、無腐蝕，對人體健康和其它設備*。
結構特點：用19″標準安裝界面，適用于多種機架、機柜上的安裝；采用金屬結構，表面涂裝靜電噴塑，結構輕巧，外形美觀；全模塊化設計，全正面化操作，安裝靈活、施工維護方便；抽拉式設計，集熔接配線一體化的熔接配線模塊；適用于束狀和帶狀光纜；每盤可卡式安裝12個FC，SC及ST適配器，適配器正面呈30°角，既保證拉光纖的曲率半徑，又可避免激光損傷眼睛；模塊可取出至設備外操作，簡單方便；光纜和尾纖均具有2m以上的盤儲空間
宏脈ODF單元箱優勢：
標準單元結構尺寸，19英寸標準安裝，既可裝入配線架機柜，也可改做壁掛安裝。
工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持在40mm以上。
既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲光纜纖芯和尾纖的存儲和保護功能等。
配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊
固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞*層，即可合起上層，尾纖頭與引入的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；分配盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。
特征：
A型光纖配線架外向美觀，結構緊湊，容量大，密度高，適用于帶狀光纜和普通光纜。
機架可定做敞開式或全封閉結構，前后開門，便于操作、防塵效果好。
每單元裝6個12芯熔配一體化模塊，熔接模塊在單元中有可靠的定位及限位裝置，可單片移除操作使熔接一次性完成，簡化了操作。
合理的走線、繞、貯纖結構保證光纖在任何地方的曲率半徑不小于40mm。
打開單元門板上面有明顯的線序示名標識，方便查找線路，而打開的單元門板又可作為臨時工作平臺。
機架具備安全可靠地接地保護裝置。
采用*玻璃門，左右二面局配有盤纖裝置，方便操作。
技術特征:
機架高壓防護接地與機架間絕緣，絕緣電阻＞1000MΩ/500V(DC)
機箱高壓防護接地與機箱間耐壓：＞3000v（DC）一分鐘無擊穿、無飛弧現象。
工作環境：
工作濕度：-5℃~+40℃
相對濕度：≤85%（+30℃）
大氣壓力：70~106Kpa
宏脈36芯48芯ODF儲纖箱光纖配線架
規格：宏脈19〞標準安裝
材質：殼體采用厚度1.5mm冷扎板制成,環氧靜電噴塑，外形美觀，使用方便
顏色：灰色；
使用條件
工作溫度：-10°C~+40°C
貯存溫度：-25°C~+55°C
相對濕度：≤85%（+30°C ）
大氣壓力：70Kpa~106Kpa
光電性能
標稱工作波長：850nm、1310nm 、1550nm
插入損耗：≤0.5dB
回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB
抗電強度：≥3KV(DC)/1min不擊穿、無飛??；
絕緣電阻：≥1000MΩ/500V(DC)
壽命：≥1000次
收容盤光纖彎曲半徑：≥40mm]
機械性能
塑料件燃燒性能符合GB51697-85的規定。
光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm
光纜進入機箱，曲率半徑大于光纜直徑的15倍
殼體采用厚度1.5mm冷扎板制成,環氧靜電噴塑，外形美觀，使用方便
功能
具有光纜固定和保護功能
具有光纜終接功能
調線功能
光纜纖芯和尾纖的保護功能
應用范圍
*適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統
| |||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||
產品概述： |
