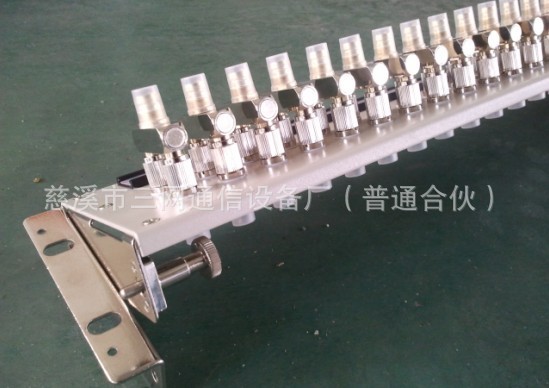

DDF同軸連接器

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地寧波市

在線詢價收藏產品查看聯系電話

聯系方式：楊凱查看聯系方式

更新時間：2018-05-14 09:00:00瀏覽次數：499次

聯系我時，請告知來自智慧城市網

產品分類 品牌分類

  >DDF銅纜數字配線架系列

>DDF數字配線架（柜）

全部產品列表

暫無信息

寧波思達康通信科技有限公司

經營模式：生產廠家

商鋪產品：3000條

所在地區：浙江寧波市

聯系人：楊凱（總經理）

詢價 給他留言

產品簡介

DDF同軸連接器【寧波三網通信制造數字配線架】DDF數字配線架|DDF數字配線柜|DDF配線架|西門子數字配線架|BNC數字配線架【DDU數字配線單元：8系統、10系統、16系統、20系統、21系統數字配線架、DDF配線架生產基地！

詳細介紹

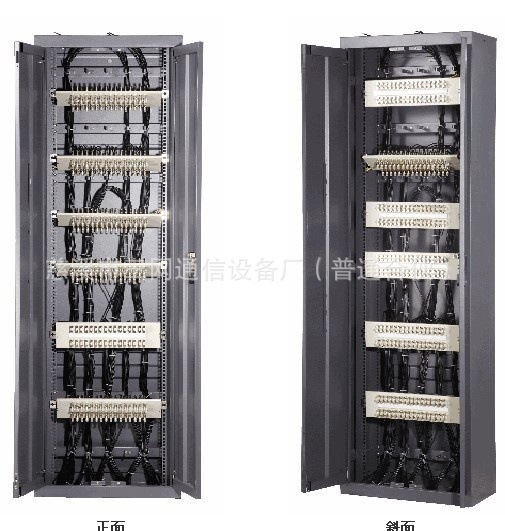

DDF數字配線架|DDF數字配線柜|DDF配線架|西門子數字配線架|BNC數字配線架【DDU數字配線單元：8系統、10系統、16系統、20系統、21系統數字配線架】(Digital Distribution Frame)YD/T 1437-2014 數字配線架通信行業標準(YD)數字配線架，DDF數字配線架，DDF高頻配線架廠家，DDF配線架生產基地！

采用標準化程度*的、*的、僅用自攻螺釘可安裝的、三面多孔位直立柱及橫立柱、側立柱，孔距25mm新型旋轉單元，可根據用戶操作需要,旋轉自如有完善的接地系統。

隨著光纖傳輸網與接入網通信的迅猛發展，數字配線的容量在相應上升，傳統的較繁瑣的結構已不能適應新形勢發展的需要，現我公司推出一種新型多孔位立柱的型數字配線架，與傳統產品相比，在同樣滿足YD/T1437-2006標準的要求下，結構標準化、統一化程度更高，對生產、施工、安裝操作、維護更簡單、快速、方便。采用標準化程度*的、*的、僅用自攻螺釘可安裝的、三面多孔位直立柱及橫立柱、側立柱，孔距25mm 新型旋轉單元，可根據用戶操作需要,旋轉自如有完善的接地系統。

【訂貨指南（：）】

產品特點：

隨著光纖傳輸網與接入網通信的迅猛發展，數字配線的容量在相應上升，傳統的較繁瑣的結構已不能適應新形勢發展的需要，現我公司推出一種新型多孔位立柱的MPX55-12型數字配線架，與傳統產品相比，在同樣滿足YD/T1437-2006標準的要求下，結構標準化、統一化程度更高，對生產、施工、安裝操作、維護更簡單、快速、方便。采用標準化程度*的、*的、僅用自攻螺釘可安裝的、三面多孔位直立柱及橫立柱、側立柱，孔距25mm 新型旋轉單元，可根據用戶操作需要,旋轉自如有完善的接地系統

工作條件：

工作溫度：+5℃～+40℃
相對濕度：≤85%(+30℃時)
大氣壓力：70kPa～106kPa

技術要求：

特性阻抗：75Ω
工作速率：2Mbit/s、8Mbit/s、34Mbit/s、45Mbit/s、140Mbit/s、155Mbit/s
接觸電阻： a)外導體 ≤2.5mΩ，經機械耐久性試驗后增值≤2.5mΩ b)內導體≤10mΩ，經機械耐久性試驗后增值≤10mΩ
絕緣電阻：≥1000MΩ，測量回路的電壓為500V(DC)。
耐壓：能承受1000V(AC)/1min的作用而無擊穿、無飛弧。
回線間串音防衛度：≥70dB(50kHz～233MHz)
介入損耗：≤0.3dB(50kHz～233MHz)
回波損耗：≥18dB(50kHz～233MHz)
拉脫力：同軸連接器與電纜連接后，抗電纜拉伸能力＞50N
機械耐久性：同軸連接器插拔1000次后，接觸電阻、介入損耗、回波損耗、分離力、保持力符合要求，并且接觸面仍有電鍍層，不露出基底材料。

訂貨指南：

型號	外觀尺寸	大容量	備注
	高×寬×深
MXP55-12型數字配線架（75Ω）	2600×480×300	8系統 / 單元160系統（20單元）/架單面架	1. 根據用戶需要可采用旋轉式結構單元或固定式結構單元。 2. 當雙面架時，機架深對為450mm，容量是單面架的2倍。
	2200×480×300	8系統 / 單元128系統（16單元）/架單面架
	2600×480×300	16系統 / 單元208系統（13單元）/架單面架
	2200×480×300	16系統 / 單元192系統（12單元）/架單面架

undefined

三網通信DDF數字配線架、MDF總配線架、ODF光纖配線架產品*、質量保證！隨時歡迎您前來咨詢?。。?/strong>

：

地址：浙江省寧波慈溪市觀海衛鎮工業區

特點說明：

   1.系列眾多：西門子、NEC、BNC等制式；75、120歐姆等不同阻抗系列、各種柜架體等多種組合供客戶選擇；
   2. 性能：嚴格的結構設計、優質的金屬、非金屬材料、標準鍍金以及*、嚴格的工藝確保產品的性能穩定、可靠；
   3. 結構：完整科學的的線纜結構，無論中間走線、兩側走線、前后跳線、架間跳線均更符合您的使用習慣，操作更加方便，完整的接地系統、多樣的固定方式、90度旋轉的單元體等細節*的設計，確?？蛻羰褂酶臃奖?。

DDF數字配線架技術指標：

一．環境要求：

1 工作溫度： -5℃～+40℃
2 貯存溫度: -25℃～55℃
3 工作相對濕度: ≤85%（+30℃）
4 貯存相對濕度: ≤75%
5 大氣壓力： 70KPa～106Kpa

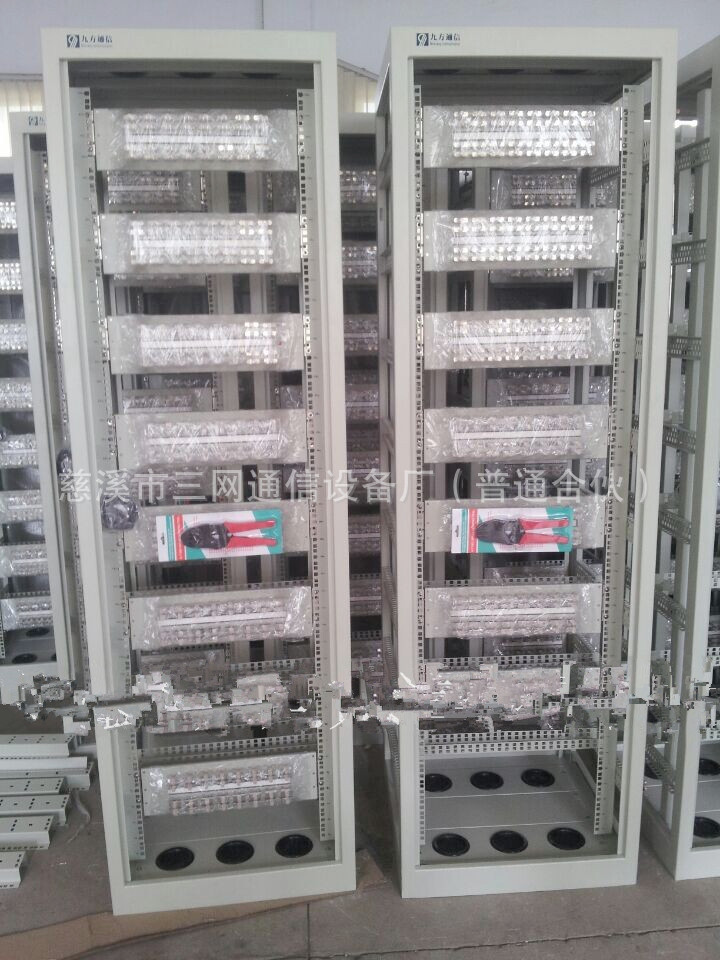

二．設備機架：

1 機架高度：2000mm、2200mm、2600mm
2 機架材料：鋁型材、冷軋板
3 進纜方式：上進纜、下進纜
4 操作方式：全正面操作
5 機框顏色：可選
6 接地方式：銅條

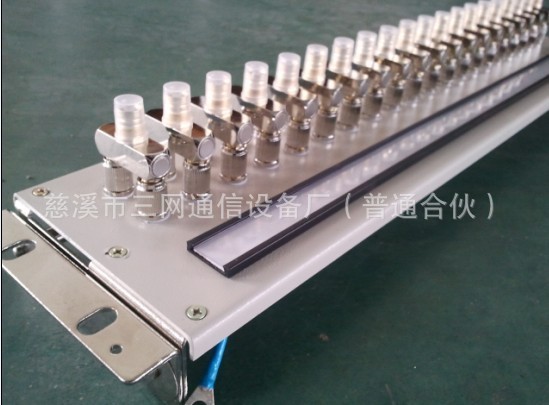

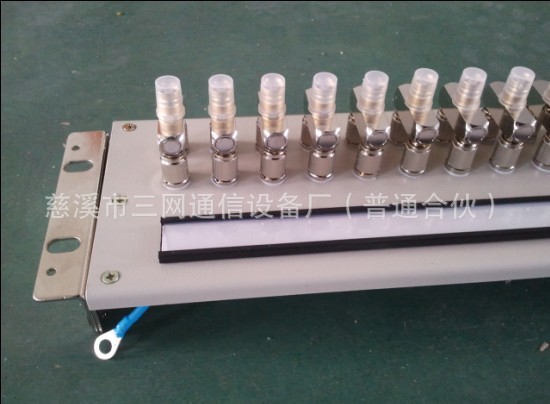

三．同軸連接器：

1 特征阻抗：75Ω
2 工作速率：2Mb/s、8 Mb/s、34 Mb/s、140 Mb/s、155 Mb/s（部分制式除外）
3 絕緣電阻：>1000MΩ（500VDC）
4 抗電強度：≥1000V（50HzAC）/min，不擊穿、無飛弧
5 接觸電阻：外導體≤2.5mΩ（壓接），內導體≤10 mΩ
6 介入損耗：≤0.3dB (50KHz～233MHz)
7 回波損耗：≥18dB (50KHz～233MHz)
8 回線間串音防衛度：≥70dB(50KHz～233MHz)
9 拉脫力：>50N
10 連接器壽命：≥1000次
11 材料：黃銅、鈹青銅
12 同軸連接器鍍金厚度：≥2um

序號	產品名稱	規格型號	*外形尺寸（高寬深）*	材質
1	機架	FM-DDF	*2200600300* *2000600300*

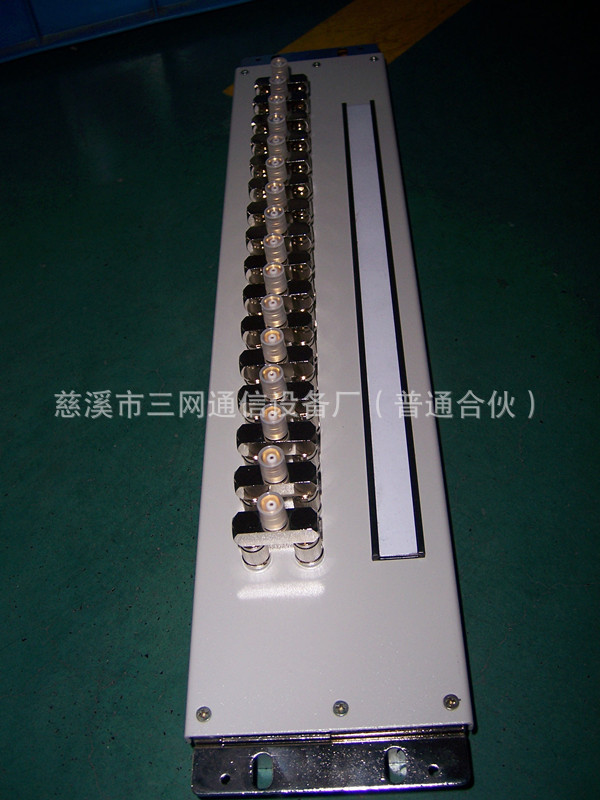

2	單元體模塊	8系統	*10048590*	純銅
3	單元體模塊	10系統	*10048590*	純銅
4	單元體模塊	16系統	*14048590*	純銅
5	單元體模塊	20系統	*14048590*	純銅
6	單元體模塊	24系統	*14055090*	純銅

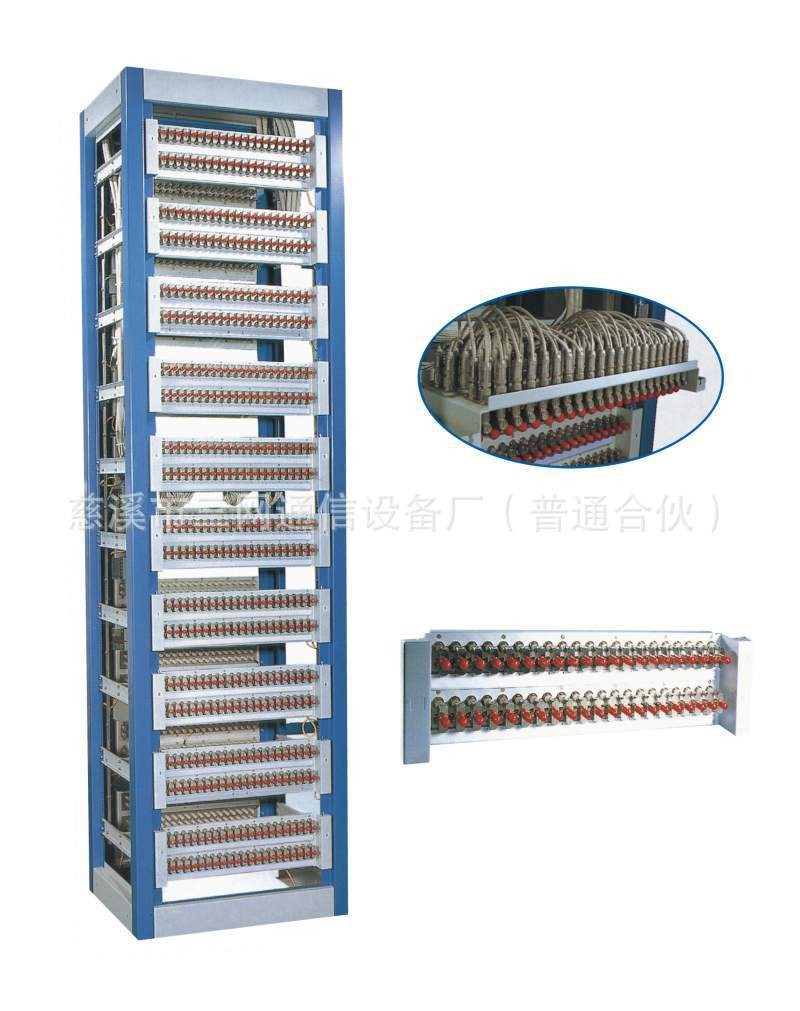

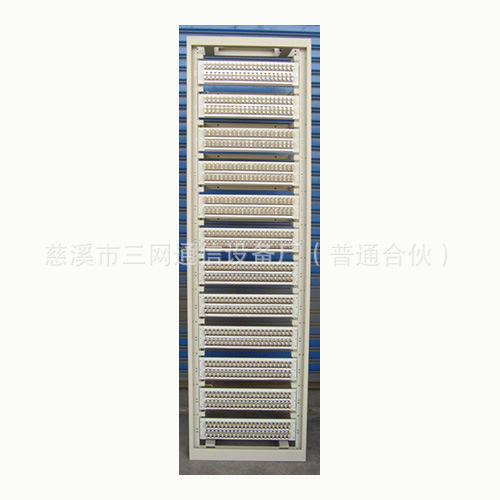

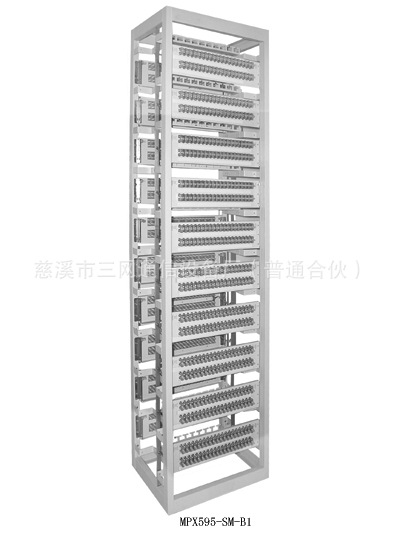

三網通信MPX型數字配線架系列

產品特點：

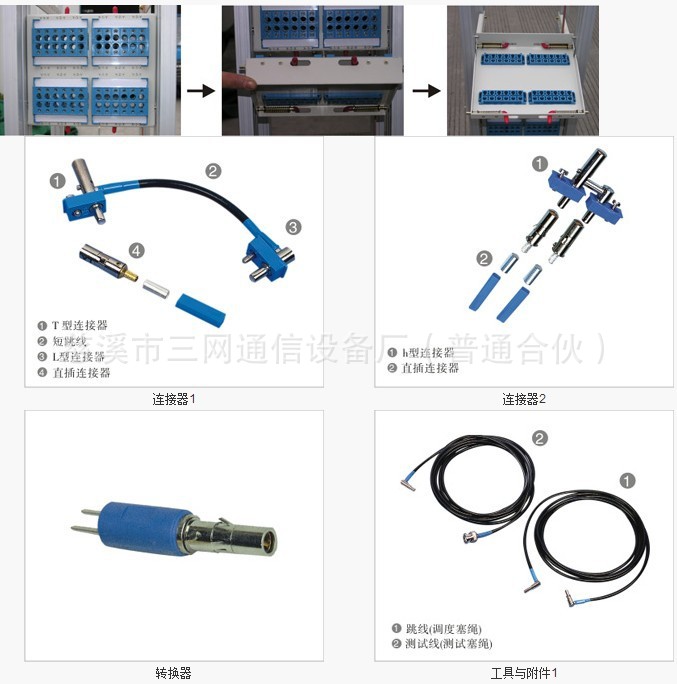

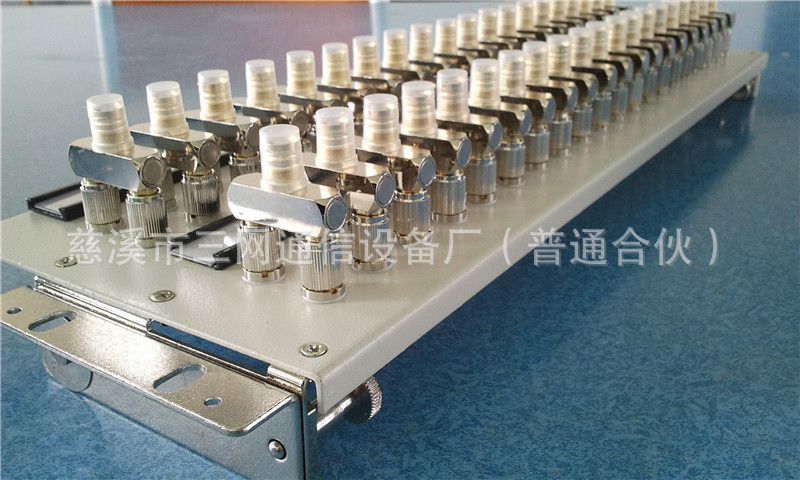

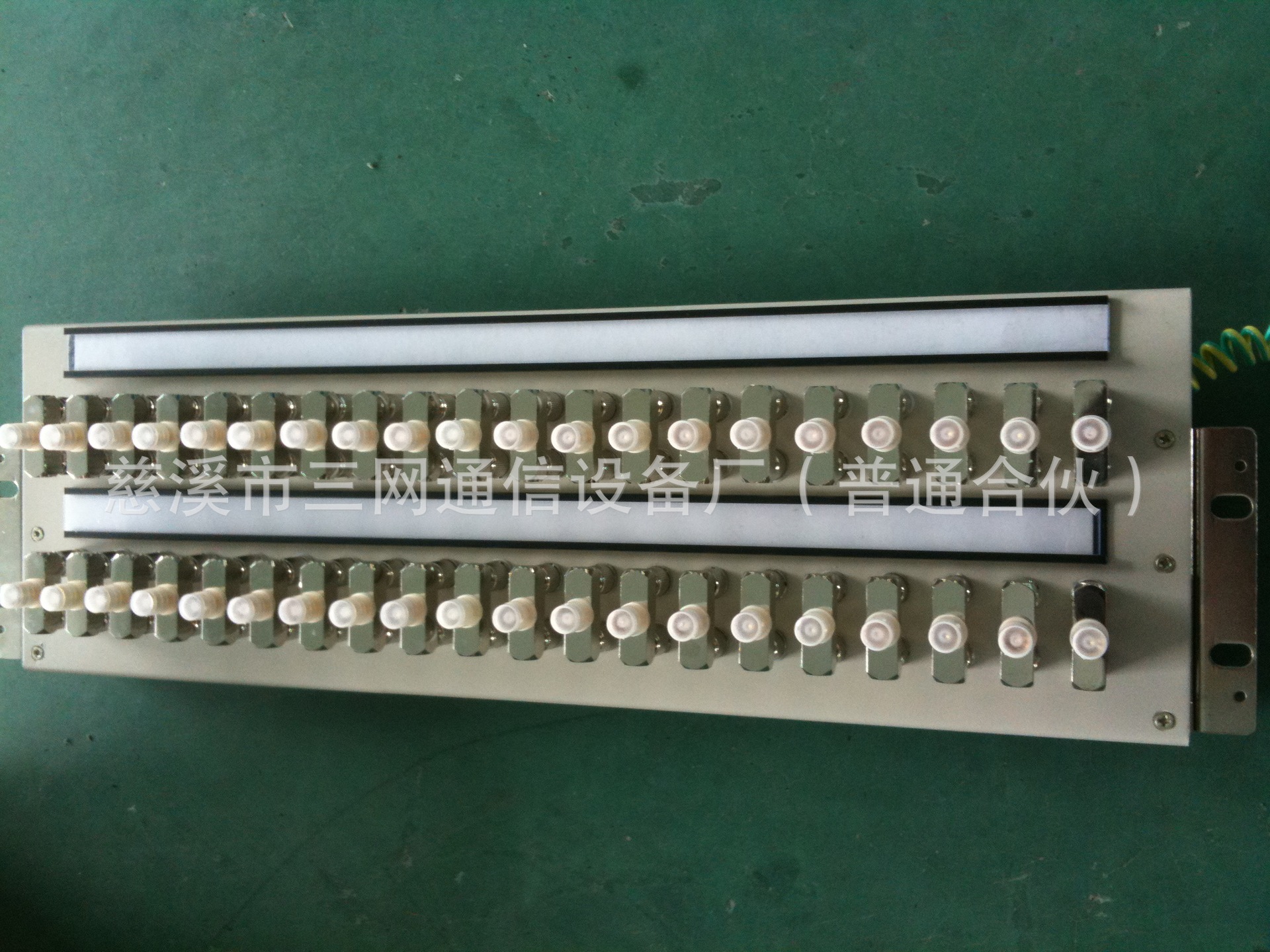

●特性阻抗75Ω 的L9 型同軸連接器，工作速率范圍為2Mbit/s ～ 155Mbit/s；同軸連接器表面鍍金后接觸電阻低，接續可靠；可不中斷電路測試；可與各種規格的射頻電纜連接。

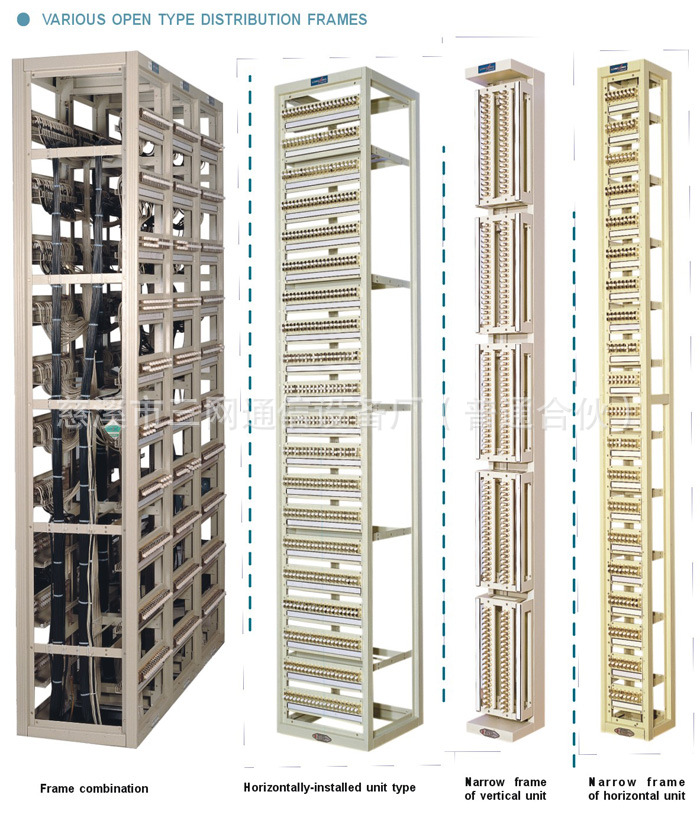

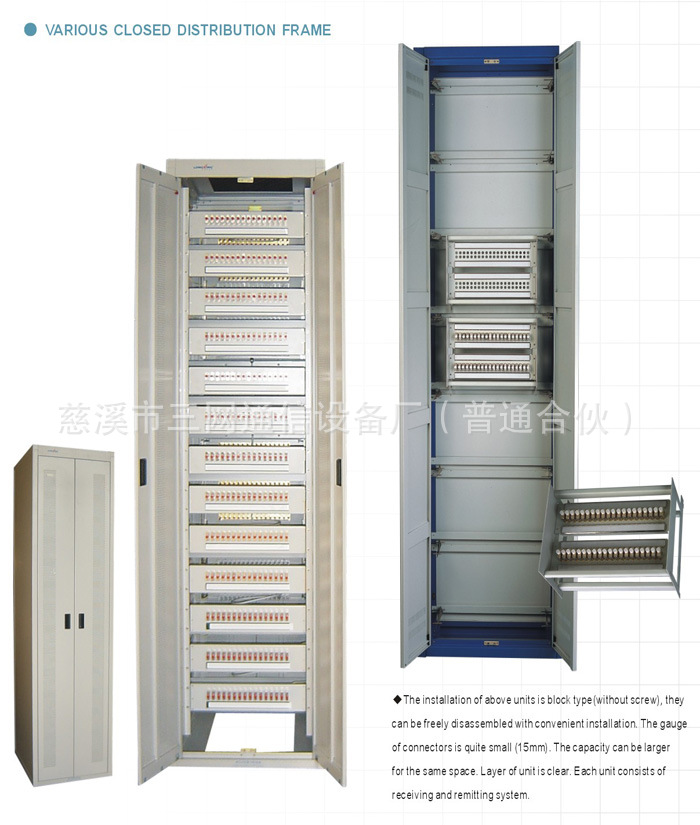

●各項指標均符合YD/1437《數字配線架》標準，機架采用鋁型材或鋼材，有封閉式、半封閉式和敞開式三種結構。
●高度有2600mm、2200mm、2000mm 等，寬度和深度有多種尺寸，可根據用戶的需求專門制作；可根據容量的需要采用單面或雙面安裝；單元安裝方式有固定式、90°翻轉或360°翻轉三種形

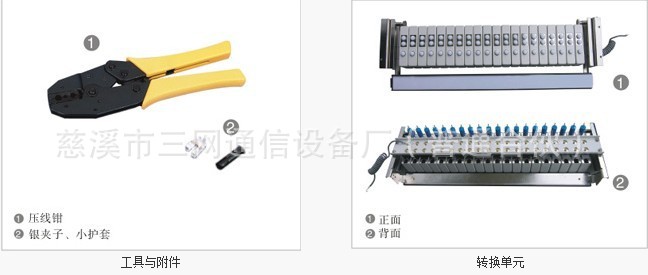

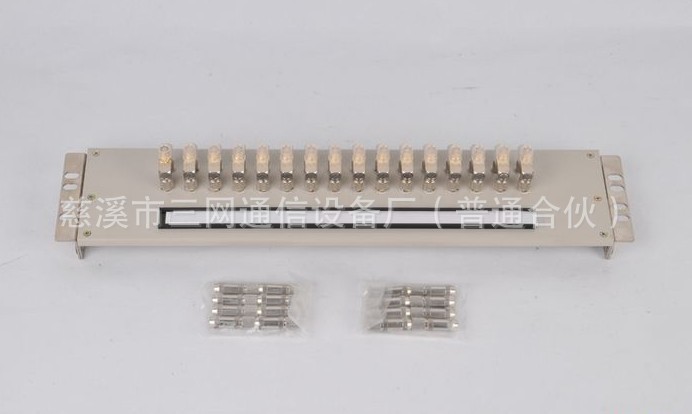

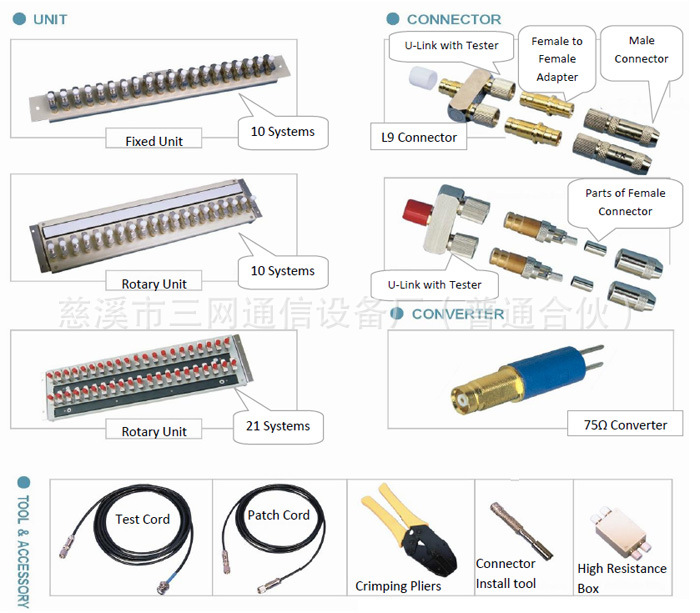

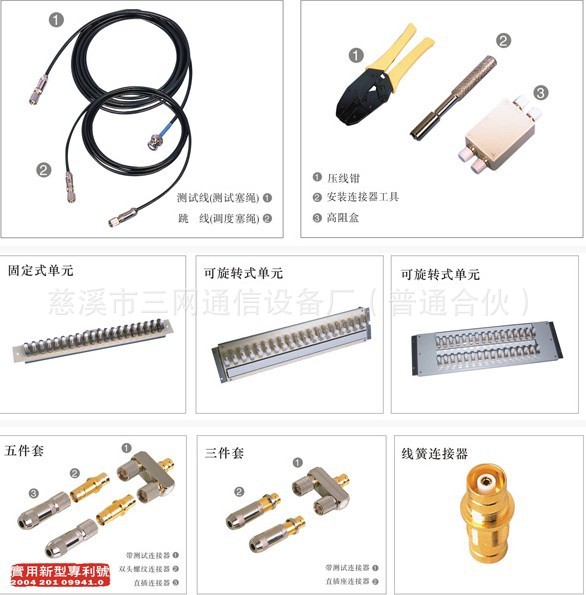

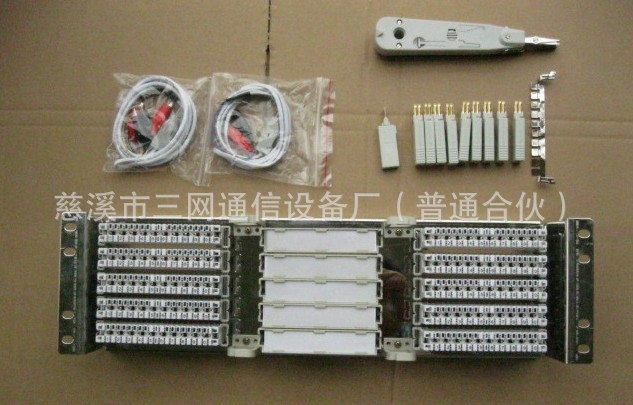

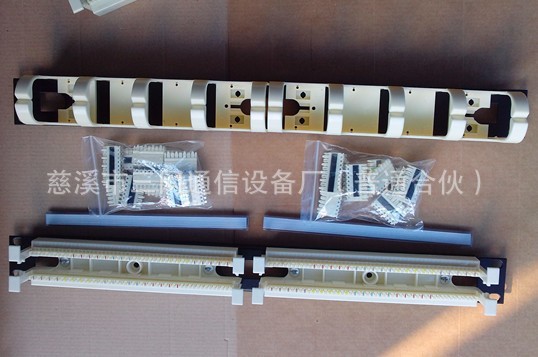

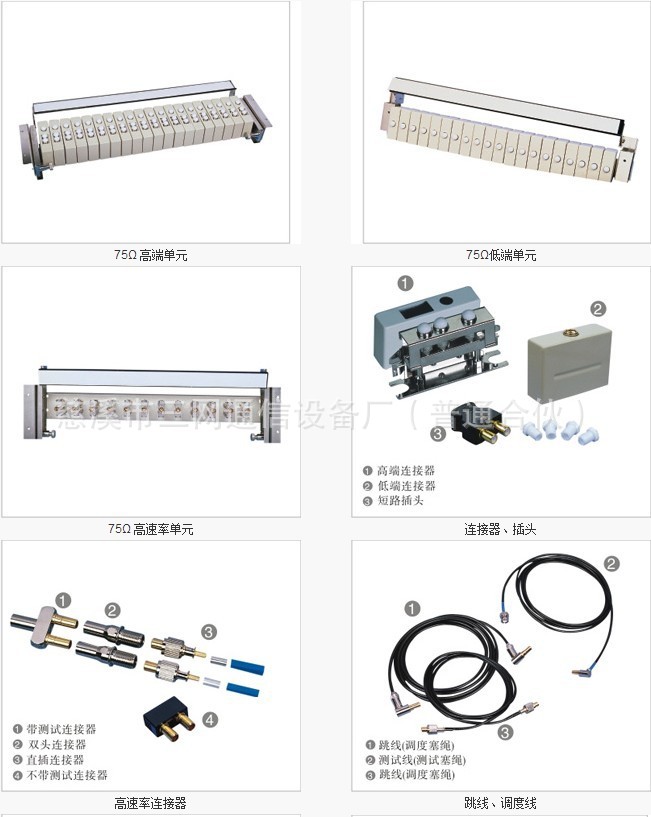

標準備附件

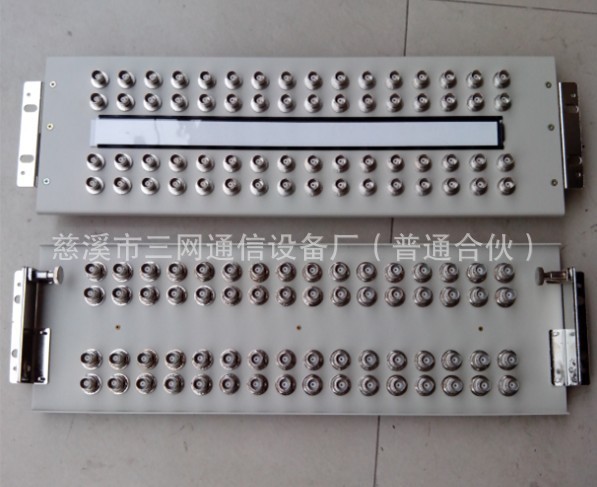

BNC數字配線架系列

120歐數字配線架

NEC數字配線架

(75Ω)數字配線架

★ 標準型號

型號( Model)	大容量 (Maximum Capacity)	架體外型尺寸（高×寬×深）the specifications(mm) (H×W×D	備注Remarks
MPX09A(SW）	10單元100系統 10 units 100 system	2600×360×450	基礎型 Basic Model
MPX09B（SW）	90單元90系統 90 units 90 system	2200×360×450	基礎型 Basic Model
MPX09C（SW）	80單元80系統 80 units 80 system	2000×360×450	基礎型 Basic Model
MPX09D（SW）	10單元100系統 10 units 100 system	2600×240×450	擴展型 Expand Model
MPX09E（SW）	90單元90系統 90 units 90 system	2200×240×450	擴展型 Expand Model
MPX09F(SW)	80單元80系統 80 units 80 system	2000×240×450	擴展型 Expand Model

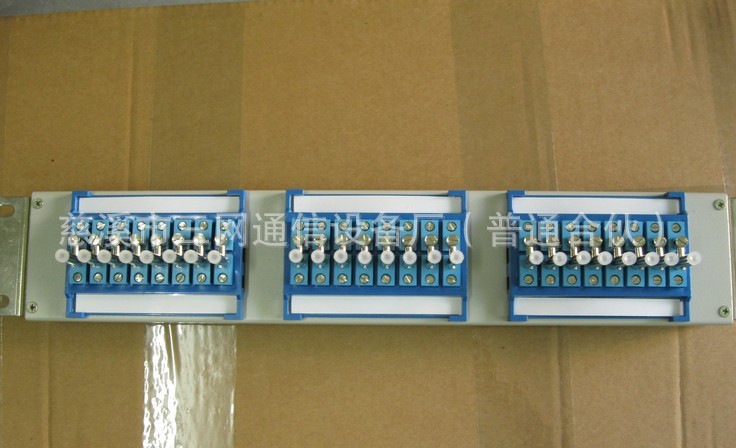

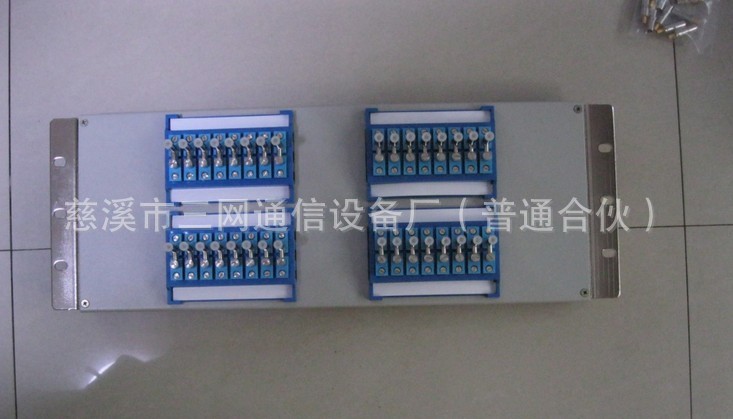

NEC數字配線架產品特點：

機架采用特殊鋁型材作材料、強度高，重量輕，外形美觀。
采用單元式結構，配置安裝靈活方便。
機架為窄架結構，內有足夠的布線、貯線空間，電纜走線清晰美觀。
兩機架即可左右并架安裝，也可背靠背安裝，機架裝有掛線鉤和掛線環，方便走線。
單元安裝孔套入機架固定螺釘，擰緊即安裝完畢，安裝快速、簡便、可靠。拆卸單元時只需將螺釘擰松(不用擰出)。即可取下單元。
有完善的接地系統。
單元中塑料件均采用阻燃材料。

工作條件：

工作溫度：+5℃～+40℃
相對濕度：≤85%(+30℃時)
大氣壓力：70kPa～106kPa

技術要求：

特性阻抗：75Ω
工作速率：2Mbit/s、8Mbit/s、34Mbit/s、45Mbit/s、140Mbit/s、155Mbit/s
接觸電阻： a)外導體 ≤2.5mΩ，經機械耐久性試驗后增值≤2.5mΩ b)內導體≤10mΩ，經機械耐久性試驗后增值≤10mΩ
絕緣電阻：≥1000MΩ，測量回路的電壓為500V(DC)。
耐壓：能承受1000V(AC)/1min的作用而無擊穿、無飛弧。
回線間串音防衛度：≥70dB(50kHz～233MHz)
介入損耗：≤0.3dB(50kHz～233MHz)
回波損耗：≥18dB(50kHz～233MHz)
拉脫力：同軸連接器與電纜連接后，抗電纜拉伸能力＞50N
機械耐久性：同軸連接器插拔1000次后，接觸電阻、介入損耗、回波損耗、分離力、保持力符合要求，并且接觸面仍有電鍍層，不露出基底材料。

訂貨指南：

型號	外觀尺寸	大容量	備注
	高×寬×深

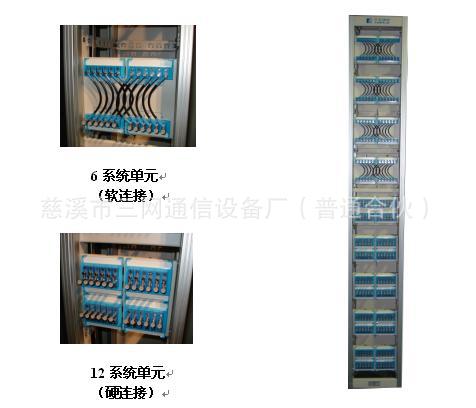

MPX57型數字配線架(75Ω)	2600×240×225	6系統/單元 66系統(11單元) / 架	同軸連接器為三件套
	2200×240×225	6系統/單元 54系統(9單元) / 架
	2000×240×225	6系統/單元48系統(8單元) / 架
