簡介
調節型UPVC氣動蝶閥耐腐蝕性強，應用范圍廣，耐磨損、容易拆卸，維護簡單易行，適用流體：水、空氣、油類、腐蝕性化學液體，閥體結構采用中線式。
閥 體
公稱通徑：DN50-DN600
閥體材質：UPVC、CPVC、PPH、PP、PVDF
連接方式：對夾式
壓力等級：PN1.0MPa、PN1.6MPa
結構形式：中線結構
調節型UPVC氣動蝶閥閥內組件
閥座密封：EPDM：-30℃～80℃
閥板材質：UPVC、CPVC、PPH、PVDF
閥桿材質：不銹鋼410
適用介質：水、液體、氣體、油類、粉體、蒸汽、酸堿腐蝕性介質。
設計制造標準
設計制造：GB12238
連接標準：JB/T79-94、GB9113.1-26
結構長度：GB12221
壓力試驗：GB/T13927
氣動執行器
雙作用： 通氣開、通氣關，氣源故障保持當前位置
單作用氣開式： 通氣開、斷氣關，氣源故障關閉
單作用氣關式： 通氣關、斷氣開，氣源故障打開

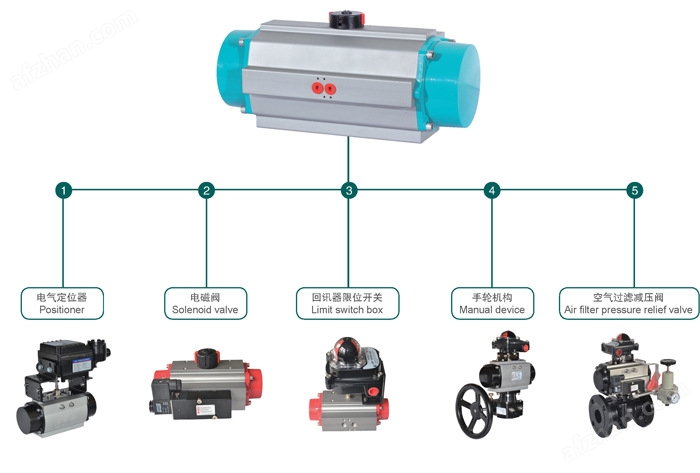

可選附件： 換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆
尺寸圖
尺寸圖
口徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
JIS | D1 | 120 | 140 | 150 | 175 | 210 | 240 | 290 | 355 | 400 |
n-Φe | 4-19 | 4-19 | 8-19 | 8-19 | 8-23 | 8-23 | 12-23 | 12-25 | 16-25 | |
ANSI | D1 | 121 | 140 | 152 | 191 | 216 | 241 | 298 | 362 | 432 |
n-Φe | 4-19 | 4-19 | 4-19 | 8-19 | 8-22 | 8-22 | 12-22 | 12-25 | 12-25 | |
DIN | D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 440 |
n-Φe | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 8-23 | 12-23 | |
D | 165 | 185 | 200 | 229 | 257 | 285 | 343 | 411 | 490 | |
D2 | 56.6 | 69.5 | 79.5 | 102.5 | 130 | 152 | 203 | 255 | 309.5 | |
W1 | 43 | 46 | 46 | 56 | 69 | 75 | 85 | 109 | 133 | |
W2 | 29 | 31 | 31 | 40 | 50 | 54 | 69 | 88 | 103.5 | |
H1 | 235 | 245 | 260 | 280 | 322 | 374 | 428 | 482 | 574 | |
H2 | 103 | 113 | 115 | 135.5 | 164 | 169 | 201 | 242 | 302 | |
L | 214 | 214 | 252 | 252 | 270 | 354 | 418 | 450 | 518 | |
A | 163 | 163 | 195 | 217 | 258 | 299 | 349 | 397 | 473 | |
B | 96 | 96 | 115 | 137 | 147 | 165 | 182 | 199 | 221 | |
C | 76 | 76 | 91 | 111 | 122 | 136 | 153 | 173 | 192 | |
