液晶拼接控制器是目前市場zui穩定的一路信號輸入四路信號輸出的電視機拼接控制器，全面解決液晶電視機8毫米，10毫米，15毫米，30毫米等邊縫的四個電視機拼接大屏幕方案。應用場所遍及電器商場，KTV，監控中心，酒吧，酒店大堂，銀行，營業廳，其他公眾服務廳等。
多媒體拼接控制器，是一款高性能的圖像處理設備，主要用于多屏幕拼接顯示控制，實現多路輸入信號以分割或拼接的形式輸出顯示，是大屏幕顯示系統的核心控制部件。
它能夠實現單機顯示多畫面，多機顯示單畫面，多畫面疊加，畫中畫，畫外畫等特殊顯示控制；支持圖像的跨屏漫游，任一輸入信號均可以在顯示墻的任一拼接單元上顯示；支持圖像窗口任意拉伸，任意壓縮。
該拼接器支持多種格式的視頻輸入，包括復合視頻CVBS，數字高清視頻HDMI1.3(HDCP1.3),模擬電腦信號VGA,數字電腦信號DVI1.0等。其中復合視頻支持NTSC、PAL、SECAM制自適應處理；高清視頻支持隔行和逐行輸入，分辨率支持480I到1080P；電腦信號分辨率支持640X480到1920X1200。所有輸入信號經過專業級的圖像處理芯片，統一輸出逐行60HZ的數字DVI和模擬VGA信號，輸出分辨率支持640X480到1920X1200。
拼接控制器內部信號是多通道并行同步處理，每通道數據帶寬達到4.95G/S，每一輸出端口占用一個通道，所有圖像窗口均能實時流暢顯示，沒有任何圖像延遲、丟幀和不同步造成的圖像撕裂等現象。
四畫面拼接處理器性能參數 |
名 稱 | 4四畫面拼接處理器 | 功能特點: 1、支持USB視頻，圖片和音樂的播放； 2、支持AV、VGA和HDMI1.4信號輸入； 3、四路HDMI信號輸出，支持左右3D、上下3D、2D視頻的拼接顯示 4、USB輸入和外部HDMI輸入時，支持帶音頻的HDMI信號輸出 5、支持HDMI1.4輸入時3D信號的自動識別，并自動切換；播放USB的3D片源時候，必須用遙控器手動切換3D模式 6、輸出端畫面可以實現180度翻轉 7、支持遙控器操作 8、支持邊緣屏蔽技術 可以通過遙控器調節圖像消隱區域的寬度，補償液晶屏的機械邊沿和拼接縫隙 造成的畫面脫節現象，使得拼接顯示的圖像保持整體不變形。 插上USB就能播放視頻、圖像、音樂，可以不需要電腦。 | 型 號 | YDP4204 | VGA輸入 | | 輸入接口 | HD15 | 同步模式 | HV分離同步、復合同步、綠同步 | 像素時鐘 | 165MHz | 分辨率 | 640x480/85HZ至1920x1200/60HZ | 色彩深度 | 24bit,1677萬色 | HDMI/DVI輸入 | | 輸入接口 | HDMI1.4(HDCP1.3) DVI1.0 | 分辨率 | 支持480I~1080P輸入，DVI信號支持640x480/85HZ至1600x1200/60HZ | 色彩深度 | 24bit,1677萬色 | 視頻輸入 | | 輸入格式 | NTSC、PAL或SECAM | 識別方式 | 自動識別 | 輸 出 | | 輸出接口 | HDMI | 輸出格式 | 數字視頻和I2S數字音頻信號同時輸出 | 輸出分辨率 | 1920x1080P/60HZ | 輸出刷新頻率 | 60Hz | 色彩深度 | 24bit,1677萬色 | 其 它 | | 控制方式 | （IR）紅外遙控器 | | | | 供電 | 220V | 顯示單元 | 單臺機器支持4個顯示單元，單元較多時可以級聯使用 | 功耗 | 20W | 機箱規格 | | 尺寸 | 420(L) x 270(W) x 44.5(H) mm | 重量 | 4Kg |

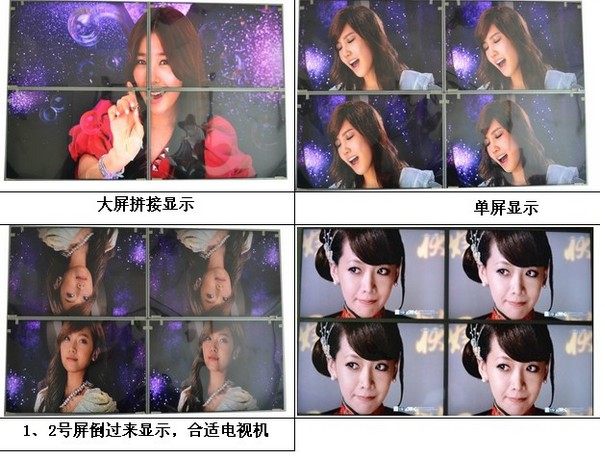

效果展示：
|

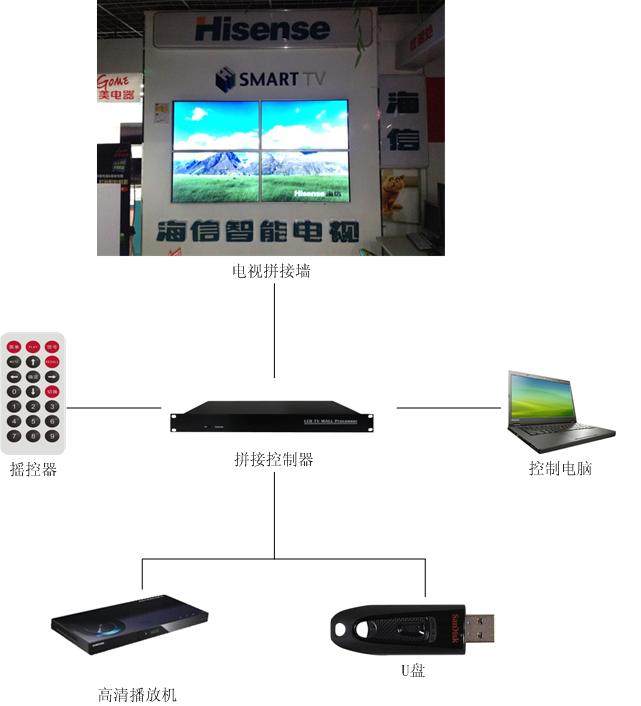

四畫面拼接處理器拓撲圖：
