描述

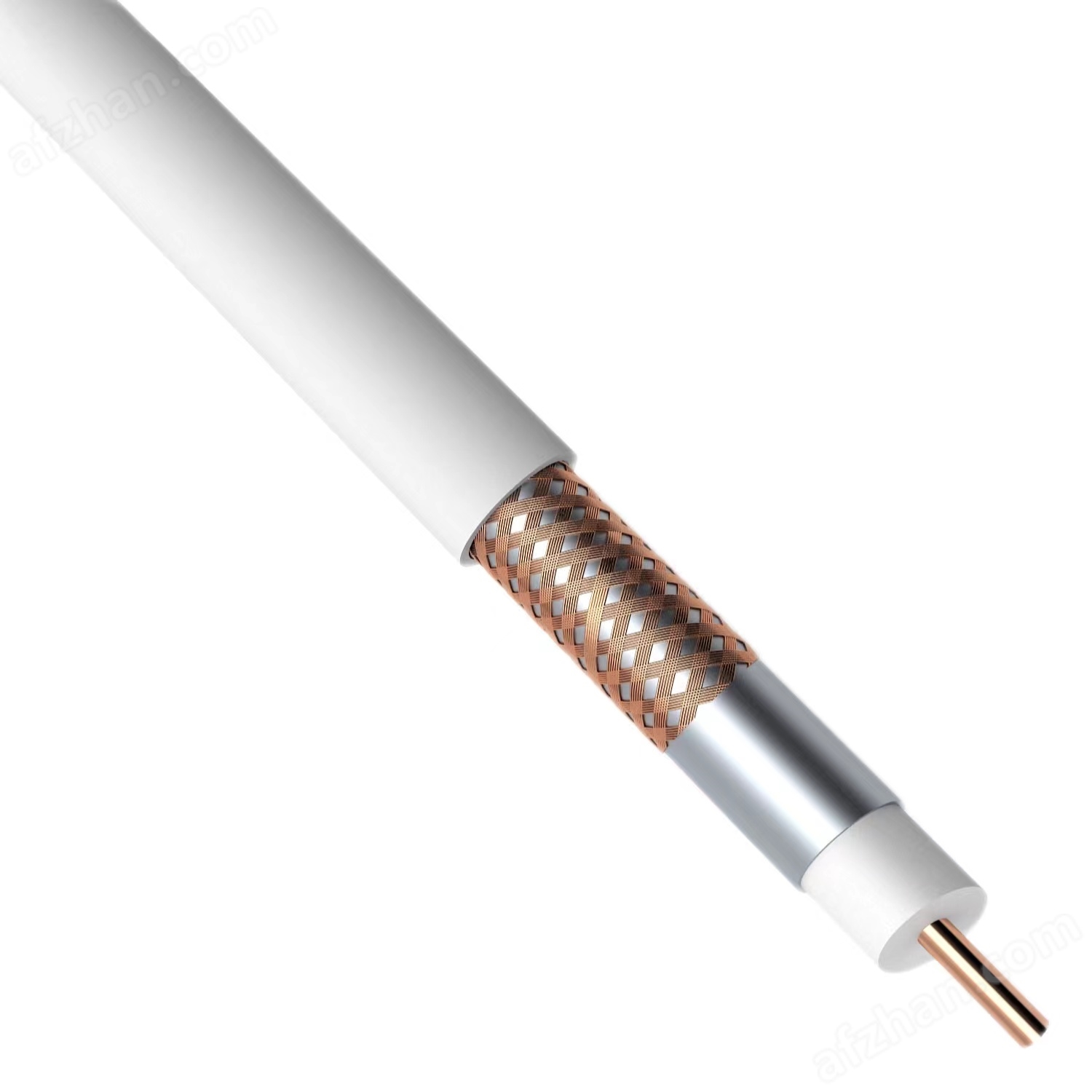

同軸電纜(Coaxial Cable)是一種電線及信號傳輸線，一般是由四層物料造成：最內里是一條導電銅線，線的外面有一層塑膠（作絕緣體、電介質之用）圍攏，絕緣體外面又有一層薄的網狀導電體（一般為銅或合金），然后導電體外面是最外層的絕緣物料作為外皮。
視頻信號傳輸一般采用直接調制技術、以基帶頻率（約8MHz帶寬）的形式，的傳輸介質是同軸電纜。同軸電纜是專門設計用來傳輸視頻信號的，其頻率損失、圖像失真、圖像衰減的幅度都比較小，能很好的完成傳送視頻信號的任務。
視頻信號傳輸線有同軸電纜(不平衡電纜)、平衡對稱電纜(電話電纜)、光纜。平衡對稱電纜和光纜一般用于長距離傳輸，對于賓館酒店等建筑一般采用同軸電纜傳輸視頻基帶信號的傳輸方式。當采用75－5同軸電纜時，一般傳輸距離在300m時，應考慮使用電纜補償器。如采用75－9同軸電纜時，攝像機和監視器間的距離在500m以內可不加電纜補償器。
實芯聚乙烯絕緣聚氯乙烯護套同軸電纜
| 纜型號 | 標稱阻抗 | 直徑尺寸Φ（mm） | ||||
| 內導體 | 絕緣層 | 屏蔽層 | 護套 | |||
| 構成 | 外徑 | |||||
| SYV-50-1 | 50 | 7×0.1 | 0.27 | 0.87±0.05 | 1.40S | 1.9±0.10 |
| SYV-50-2-1 | 50 | 7×0.16 | 0.45 | 1.5±0.10 | 2.10S | 2.9±0.10 |
| SYV-50-2-2 | 50 | 7×0.18 | 0.68 | 2.2±0.10 | 3.10S | 4.0±0.20 |
| SYV-50-3 | 50 | 單芯 | 0.90 | 3.0±0.15 | 3.85S | 5.0±0.25 |
| SYV-50-5-1 | 50 | 單芯 | 1.37 | 4.6±0.20 | 5.50S | 7.0±0.30 |
| SYV-50-5-2 | 50 | 單芯 | 1.37 | 4.6±0.20 | 6.20D | 7.8±0.30 |
| SYV-50-7-1 | 50 | 7×0.75 | 2.28 | 7.3±0.25 | 8.50S | 10.2±0.30 |
| SYV-50-7-2 | 50 | 7×0.75 | 2.28 | 7.3±0.25 | 9.30D | 11.2±0.30 |
| SYV-75-2 | 75 | 7×0.08 | 0.24 | 1.5±0.10 | 2.10S | 2.9±0.10 |
| SYV-75-2-1 | 75 | 7×0.11 | 0.32 | 2.0 | 4.0 | |
| SYV-75-3 | 75 | 7×0.17 | 0.51 | 2.95±0.10 | 3.85S | 5.0±0.25 |
| SYV-75-5 | 75 | 單芯 | 0.75 | 4.60±0.20 | 5.50S | 7.1±0.30 |
| SYV-75-7 | 75 | 7×0.4 | 1.20 | 7.25±0.25 | 8.50S | 10.2±0.30 |
一般用途：本產品用于無線電通信、樓宇監控和類似技術的電子裝置。
使用特性：電纜可使用在70度及以下。
| 型 號 | 導體結構 | 特性阻抗(Ω) | 衰減常數（不大于200HZAB/M） |
| SYV—50—3 | 1/0.90 | 50±2.5 | 0.264 |
| SYV—50—5—1 | 1/1.37 | 50±2.5 | 0.181 |
| SYV—50—5—2 | 1/1.37 | 50±7.5 | 0.181 |
| SYV—75—2 | 7/0.08 | 75±5 | 0.579 |
| SYV—75—3 | 7/0.17 | 75±3 | 0.308 |
| SYV—75—5—1 | 1/0.72 | 75±3 | 0.190 |
| SYV—75—5—2 | 7/0.26 | 75±3 | 0.21 |
| SYV—75—7 | 7/0.40 | 75±3 | 0.140 |
| SYV—75—9 | 1/1.37 | 75±3 | 0.104 |
